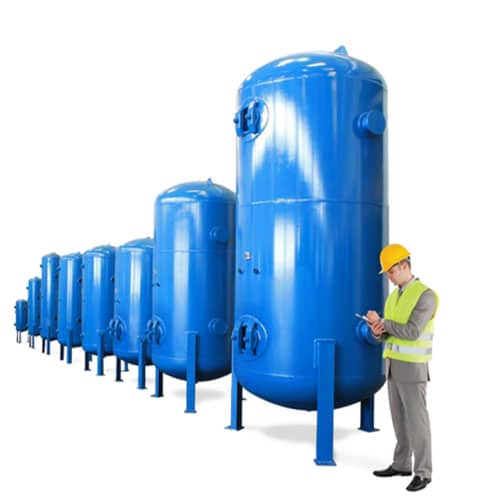

مخزن هوای فشرده

هوای فشرده تولید شده توسط کمپرسور در مخزن باد کمپرسور ذخیره شده و تحت فشار 7 تا 10 بار و در مواردی نیز حدود 13 بار تا 40 بار قرار گرفته و مورد مصرف صنایع قرار می گیرد، مخزن هوای فشرده یکی از اصلی ترین ملزومات و تجهیزات جانبی کمپرسور اسکرو میباشد.
مهمترین نکات قابل توجه قبل از خرید مخزن هوای فشرده، توجه به کیفیت محصول، ضخامت ورق، نوع ورق، نوع جوش و فشار کاری می باشد. در ادامه مشخصات فنی انواع مخزن باد اشاره خواهیم کرد.
از آنجایی که رطوبت موجود در هوای فشرده در مخازن کمپرسور اثر گذار بوده و باعث اکسید شدن و پوسیدگی از سمت داخل میشود به همین علت مخازن هوای فشرده تولید شده در بادرو کمپرسور با رنگ اپکسی پوشانده و مقاوم کاری شده است. استفاده از رطوبت گیر کمپرسور قبل از مخزن و شیر اتودرین برقی برای نصب زیر مخزن توصیه می گردد.

مخزن کمپرسور هوا

مخزن کمپرسور باد

مخزن کمپرسور باد از ظرفیت های 1000 لیتری تا 10000 لیتری موجود می باشد و با ورق ST 37 در ضخامتها، فشارها و مدلهای متفاوت با عنایت به کارایی و احتیاج مشتری، طراحی و تولید می‌گردد. مخزن هوا در مدلهای رایج اعم از مخزنهای ایستاده، مخزنهای خوابیده و غیره می باشد که طبق سلیقه و احتیاج مشتری و مقدار فشار کاری مورد نیاز، تولید می شود.

متریال مورد استفاده در ساخت مخزن کمپرسور باد

  • SHELL: SA106-Gr.B
  • HEADS: SA516-Gr.70
  • LEGS: ST37-2
  • COUPLING: SA105 (# 3000)

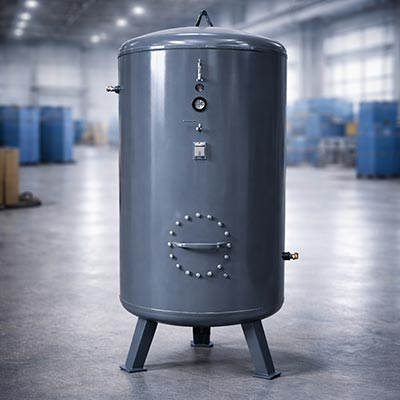

مخزن هوای فشرده

مشخصات فنی مخازن هوای فشرده

برترین برندها در بادرو کمپرسور

خرید مخزن کمپرسور

یکی از مهم ترین چالش ها جهت تامین هوای فشرده موردنیاز برای صاحبان مشاغل صنعتی هیدرولیکی پیچیده و حتی صنایع بسیار کوچک پنوماتیکی، خرید قطعات کمپرسور اسکرو می‌باشد.
خرید مخزن کمپرسور اسکرو و پیستونی و مخزن تحت فشار نیز از این دسته چالش ها می‌باشد.
در صورتی که از مراکز فروش معتبر، مخزن کمپرسور با گارانتی معتبر، دارای خدمات پس از فروش و پشتیبانی خریداری نمایید بی شک در هزینه های نهایی متحمل شده کاهش چشمگیری مشاهده خواهید کرد.

بادرو کمپرسور با نیم قرن حضور درخشان در صنعت، سازنده و ارائه دهنده انواع مخزن کمپرسور، مخزن استاندارد و مخزن فشار قوی، آماده دریافت سفارش ساخت مخزن باد در ابعاد و فشارکاری مورد نیاز مشتریان عزیز می باشد، لطفا جهت خرید، ثبت سفارش و دریافت مشاوره تخصصی رایگان با متخصصین بادرو کمپرسور در ارتباط باشید.

شماره تلفن فروش تهران:

  • ۰۲۱-۶۶۶۰۹۳۴۵
  • ۰۲۱-۶۶۶۸۷۳۳۷
  • ۰۲۱-۶۶۶۸۷۳۳۸

شماره تلفن فروش تبریز:

  • ۰۴۱-۳۵۵۱۴۹۳۴
  • ۰۴۱-۳۵۵۱۴۹۳۵

ساخت مخزن کمپرسور باد

طراحی و ساخت مخزن کمپرسور در مجموعه بادرو کمپرسور به شکل منحصر به فرد و متناسب با شرایط پروژه انجام می‌گردد. جهت افزایش کیفیت محصولات و تضمین امنیت لازم برای تمام مراحل طراحی، ساخت مخزن پمپ باد زیر نظر مهندسین با تجربه و حرفه‌ای می‌باشد. کارشناسان این مجموعه همواره آماده‌ی ارائه‌ مشاوره‌های لازمه، پیش از طراحی و تولید این مخزن ها بوده و ویژگی های مخزن مدنظر را جهت رفع ابهامات، طبق شرایط پروژه برای هر سفارشی بطور کامل شفاف سازی خواهند کرد.

از مهمترین موردهایی که در طراحی مخزن های تحت فشار هوا بایستی در نظر گرفت می‌توان به گزینه‌های زیر اشاره نمود:

جنس بدنه منبع

جنس بکار گرفته شده جهت ساخت این منابع بایستی مقاومت زیادی در برابر فشار، ضربه و رطوبت و نم و خوردگی به خاطر تماس داشتن با مواد شیمیایی داشته باشند. ورق های فلزی مقاومی با ضخامت مناسب با نوع سیالات و مکان نصب منابع در طراحی چنین مخازنی بکار می‌رود. بجز این ها، جداره‌های بخش داخل مخزن هم بایستی با مواد مقاوم در مقابل خوردگی، بطور کامل عایق و مقاوم سازی گردند.

اندازه و ظرفیت منبع تحت فشار

از مهمترین موردهایی که در طراحی منابع تحت فشار هوا ضروری است که به آنها توجه شود، سایز و ظرفیت مخازن می‌باشد. انتخاب ظرفیت و سایز استاندارد جهت این منابع بر طبق فاکتورهای گوناگون و کاملا مناسب با شرایط محیط اطراف نصب مخازن، نوع سیالات و میزان سیال های ورودی و خروجی از آن در بازه‌های زمانی معین ظرفیت استاندارد تعیین می‌شود.

محصولات مرتبط با مخزن پمپ باد در بادرو کمپرسور

ترتیب نصب مخزن هوا در سیستم هوای فشرده

ترتیب نصب مخزن باد کمپرسور و سایر اجزا در سیستم هوای فشرده به شرح زیر می باشد:

  1. کمپرسور هوای فشرده
  2. افتر کولر
  3. تله آبگیر کمپرسور
  4. مخزن هوای فشرده
  5. پری میکروفیلتر
  6. میکروفیلتر اولیه
  7. درایر تبریدی کمپرسور
  8. میکروفیلتر ثانویه
  9. میکروفیلتر کربن اکتیو
نصب سیستم هوای فشره

مخزن فشار قوی

به مخازن با فشار کاری بیش از 10 بار، مخزن فشار قوی گفته میشود و معمولا در فشارهای کاری 20 ، 30 و 40 بار تولید و عرضه میگردد، این نوع مخازن در صورت نیاز با گواهی استاندارد ایران ساخته شده و گواهی نیز ارائه میگردد.

بیشترین موارد استفاده مخزن فشارقوی در صنایع پت و بطری سازی می باشد و در صورت کلی در هر صنعتی که از بوستر کمپرسور استفاده می شود باید از مخزن فشار قوی نیز استفاده شود.

پر فروش ترین نوع مخزن فشار قوی از 200 لیتر تا 5000 لیتر می باشد و در هنگام سفارش این نوع مخزن ها باید توجه شود که متریال و جوش آن تخصصی و استاندارد باشد.

مخزن کمپرسور باد

ویژگی های مخزن فشار قوی بادرو کمپرسور:

  • دارای گواهی و پلاک استاندارد از شرکت بازرسی کیفیت و استاندارد ایران
  • دارای سوپاپ اطمینان برنجی دنده ای
  • دارای گیج فشار متناسب با فشار مخزن
  • دارای اتودرین با سایز متناسب با مخزن
  • دارای دریچه منهول برای ظرفیت 2000 لیتر به بالا

مخزن کمپرسور استاندارد

کمپرسورها باید دارای مخزن هوای فشرده استاندارد باشند. این مخازن باید به گونه ای ساخته شوند که مقاومت بالای داشته و فشارهای ناشی از هوای فشرده را کنترل کنند. مخازن هوای استاندارد از واحدهای بسیار مهم در صنعت می‌باشند که باید نسبت به کمپرسور تهیه شوند. در انتخاب مخزن باید به فشار کاری، ظرفیت کمپرسور و ضخامت بدنه توجه داشت. هیچ گونه افت فشاری نباید مشاهده شود. همچنین ورق استفاده شده در ساخت مخزن هوای استاندارد باید مقاوم باشد. مخازن هوای استاندارد با گواهی جوش و با فشارکاری مختلف ارائه میشود، شرکت های حفاری و نفت و  شرکتهای گازی از این نوع مخازن استفاده می‌نمایند.

مخزن کمپرسور هوا

مخزن استاندارد

مخازن استاندارد موجود در بادرو کمپرسور منطبق بر استاندارد ASME Sec. III تولید و طراحی شده است و همه‌ی مراحل اجرایی از انتخاب مواد و طراحی گرفته تا پروسه‌ی تولیدی که منطبق بر این استانداردها است. بعضی از جزییات اجرا و ویژگیهای فنی و یا اندازه و ابعاد مخازن استاندارد ذکر شده است :

  • ساخت و طراحی مخزن‌های استاندارد مطابق کد ASME Sec. III DIV.1 است.
  • جنس ورق و کله‌گی مخزنها از فولاد  SA 516 Gr. 70 فلنجها A105 و نازلها A106 Gr.B هستند.
    کله‌گی مخزنها از نوع Elliptical 2:1 هستند.
  • بر روی همه‌ی مخزنهای استاندارد تولیدی، عمل بازرسی که شامل تست کردن مواد نافذ (PT) و رادیوگرافی (RT) و یا هیدرواستاتیک (HT) طبق استاندارد ASME انجام می‌گیرد.
  • مخزنهای استاندارد روتین طبق فشارات کاری 10 [barg]، فشارات طراحی 12 [barg]  و فشارات تست 15/6 [barg]  تولید می‌شوند.
  • مخزن کمپرسور استاندارد سفارشی طبق فشارات کاری 13 [barg]، فشارات طراحی 15/6 [barg]  و فشارات تست 20/3 [barg]  تولید می‌شوند.
  • همه‌ی مخزنهای استاندارد نسبت به سایز، مجهز به Manhole یا Handhole مناسب با استاندارد ASME هستند.
  • همه‌ی نازلهای 2 و بالاتر و همینطور  ManHole  یا HandHole ها که دارای ورقه‌ی تقویتی از نوع جنس SA516 Gr.70 و اندازه و اجرای مورد تایید استاندارد ASME هستند.

نوع تست در مخازن استاندارد

  • تست هیدرو استاتیک
  • تست X-RAY
  • تست PT
  • تست UT
  • تست VT
مخزن کمپرسور باد

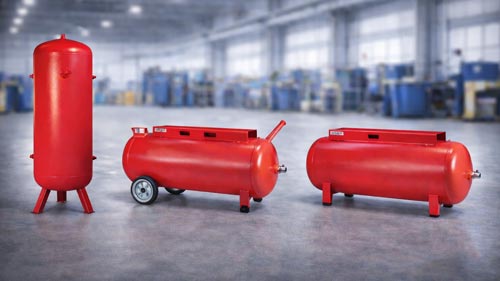

مخزن باد کوچک

مخزن هوا فشرده کوچک اصطلاحا به مخازن زیر 1000 لیتری گفته میشود که در صورت نیاز به هوا با حجم کمتر، از این نوع مخازن استفاده میشود و معمولا شامل مخازن 50 ، 80، 150، 250 و 500 لیتری است و در دو نوع مخزن باد کوچک ایستاده و افقی ساخته میشود که دارای رنگ کوره ای می باشند و در صورت درخواست، متعلقات آن شامل سوپاپ اطمینان، مانومتر، شیرآلات و ... نیز ارائه میگردد.

در صورت درخواست مشتریان عزیز، امکان افزودن چرخ به مخزن های 150، 250 و 500 لیتری امکان پذیر می باشد.

از مزیت های مخازن هوای فشرده کوچک میتوان به موارد زیر اشاره کرد :

  1. بهره گیری از مخزن، دفعات خاموش و روشن و شدن ( loud – unload ) و مدت زمان تحت بار بودنش را به مقدار قابل توجهی کم می کند و موجب تضمین سلامت دستگاه می‌گردد.
  2. مخزنهای ذخیره ی باد ، موجب خنک کردن هوای فشرده و بخاری که داخلش موجود می‌باشد در هوا کندانس شده به صورت مایع تخلیه می‌گردد.
  3. مخازن ذخیره ی هوای فشرده موجب می‌شود فشار و تمامی نوسانات موجود بطور ثابت بماند.
  4. در زمانهای اوج مصارف کمک می‌کند تا مصرف دستگاه به حالت متعادل باقی بماند.

در کل ذخیره نمودن چه در یک یا چند مرحله ساده می گردد، هزینه نگهداری و تعمیر را کم می‌کند و به افزایش راندمان و بازده کمپرسور یاری می‌رساند، شایان ذکر می‌باشد که این مخازن نبایستی بیشتر از حد مجاز فشار داشته باشند و همچنین دقت کنید حتما به همراه شیر اطمینان استفاده کنید.

مخزن پمپ باد

مخزن پمپ باد یا "مخزن حمل" یک ابزار مفید است که به شما امکان می دهد هوای فشرده حاصل از پمپ باد را در یک واحد قابل حمل و استفاده آسان ذخیره کنید، به این صورت که با استفاده از هر نوع پمپ باد، مخزن را با هوای فشرده پر می‌کنید، سپس میتوانید مخزن پمپ باد را به هر کجا که می‌خواهید، ببرید. مخازن هوای فشرده معمولاً برای پر کردن لاستیک در اتومبیل، دوچرخه، تریلر، ATV و غیره - مورد استفاده قرار می‌گیرند، اما برای کاربردهایی همچون کارخانجات ها و صنایع مهم نیز استفاده می‌شوند.



نکات مهم جهت نگهداری از مخزن هوا

  • از نگهداری مخزن هوا فشرده در زیر برف و باران و آفتاب شدید خودداری گردد.
  • قبل از استارت و شروع کار از عملکرد صحیح سوپاپ اطمینان و مانومتر اطمینان حاصل گردد و یکبار تست شود
  • مخزن کمپرسور در فشار کاری مجاز استفاده گردد، زیرا در استفاده از فشار غیر مجاز باعث ایجاد خطرات احتمالی و انفجار مخزن وجود دارد.
  • توصیه میشود هر سال یکبار داخل و بیرون مخزن رنگ آمیزی شود.
  • پس از باز و بست دریچه منهول از بسته و سفت شدن پیچها مطمئن باشید.
  • استفاده از واتر ترپ یا رطوبت گیر باعث بالا رفتن عمر دستگاه می‌گردد.
  • توصیه میگردد برای تخلیه آب مخزن کمپرسور از اتودرین شیر اتوماتیک تخلیه برقی استفاده گردد.
  • سالیانه تست های لازم جوشکاری انجام گردد.
  • بازدید دوره ای کارشناسان از مخزن حداقل هر سال یکبار

مخزن هوا

مخزن هوای فشرده دست دوم

گروه صنعتی بادرو کمپرسور با بیش از چندین دهه تجربه در صنعت هوای فشرده و ارائه‌ی محصولات صنعتی و انواع مخازن هوای فشرده به مشتریان، همواره در خدمت کاربران محترم بوده و در صورت نیاز به هر گونه مشاوره در این زمینه آماده‌ی خدمت رسانی می‌باشد، ولی به طور عمومی از لحاظ استانداردها و رعایت نکات ایمنی، خرید مخازن آکبند و نو را توصیه نمی‌نماییم.

ASME در مخزن باد چیست ؟

انجمن مهندسان مکانیک آمریکا (American Society of Mechanical Engineers) و به اختصار به آن ASME گفته می شود، یک انجمن علمی مهندسی با تمرکز در زمینهٔ مهندسی مکانیک است.

این انجمن در سال ۱۸۸۰ برای تدوین استاندارد دیگ های بخار بنیان گذاشته شد. امروزه این موسسه در راستای اهدای کمک مالی، برای توسعه تکنولوژی و توسعه نیروی انسانی به منظور بهبود افزایش کیفیت زندگی بشر فعال می‌باشد. این موسسه یکی از بزرگترین ناشران مجلات علمی و تخصصی می باشد و همه ساله تعداد زیادی همایش تخصصی و حرفه ای در زمینه های مختلف مهندسی مکانیک برگزار می کند. ASME بیش از ۱۳۰٬۰۰۰ نفر عضو در ۱۵۸ کشور دنیا دارد.

انجمن مهندسان مکانیک آمریکا یکی از قدیمی‌ترین سازمان‌هایی است که دست به تدوین استاندارد زد. این انجمن بالغ بر ۶۰۰ استاندارد و آیین‌نامه نوشته است، شامل استانداردهایی در زمینه دیگ بخار و مخازن تحت فشار، آسانسورها، اندازه‌گیری جریان سیالات در کانال‌های بسته، جرثقیل‌ها، ابزار دستی و ماشینی می‌گردد.

ویژگی های مخزن پمپ باد

  • ذخیره هوای فشرده جهت افزایش فشار کاری
  • ایجاد هوای فشرده با فشار کاری ثابت
  • کاهش هزینه های مصرفی
  • جلوگیر از  ورود آب کندانس شده به لوله های انتقال
  •  مخزن هوای فشرده به گونه ای عمل می کند که در قدم اول باعث خنک شدن هوای فشرده می شود و همچنین مقداری از رطوبت و روغن موجود در هوا را نیز جداسازی می کند
BADRO LOGO

بادرو کمپرسور

ارائه کیفیت برتر و جلب رضایت مشتری هدف اصلی ماست.

با نزدیک به نیم قرن تجربه و حضور درخشان

فروش و بازاریابی تهران: 66609345-021   8-66687337-021

فروش و بازاریابی تبریز: 35514934-041  35514935-041

شماره واتس آپ: 09128204891

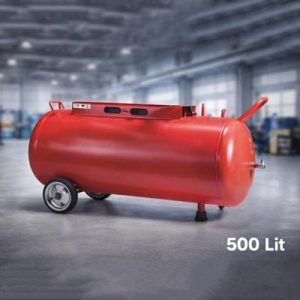

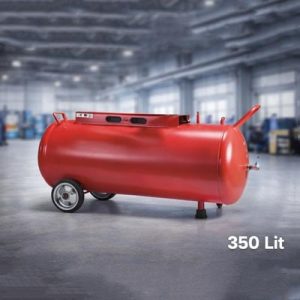

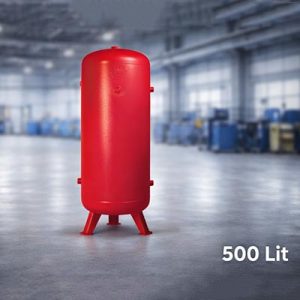

لیست محصولات مخزن باد

محصولات مرتبط بادرو

12 دیدگاه در “مخزن کمپرسور | قیمت مخزن هوای فشرده

  1. حجابی گفت:

    سلام بزرگوار
    بیزحمت ماکزیمم فشار کاری جنس و ضخامت ورق های بکار رفته در مخزن پمپ باد 5000 لیتری رو میفرماید

    1. واحد فروش بادرو گفت:

      سلام و عرض ادب خدمت شما
      در مخزن پمپ باد 5000 لیتری فشار کاری 10 بار، فشار تست 13 بار، جنس ورق ST37 و ضخامت ورق نیز 10 میل می باشد، در صورت نیاز به مخزن با فشار کاری بالاتر، امکان ساخت سفارشی میسر می باشد، لطفا جهت هماهنگی و کسب اطلاعات بیشتر، با کارشناسان بادرو در ارتباط باشید.
      شماره ارتباطی واتساپ و تلگرام: 09128204891
      شماره ارتباطی روبیکا: 09214168650
      شماره تماس: 8-66687337-021

  2. ویدا محسنی گفت:

    سلام، خسته نباشید. نیاز به مخزن در ابعاد 10، 30، 50، 80، 100 و 150 دارم به تعداد از هر اندازه تا قبل مرحله مونتاژ موتور قیمت ها به چه صورت می باشد؟

    1. واحد فروش بادرو گفت:

      سلام و عرض ادب خدمت شما
      متاسفانه مخزن باد کمتر از 150 لیتر تولید نمیکنیم، طفا در صورت نیاز به اطلاعات بیشتر با کارشناسان بادرو کمپرسور در ارتباط باشید.
      شماره تماس: 8-66687337-021
      شماره ارتباطی واتساپ: 09128204891

  3. محبوبه کریم زاده گفت:

    با سلام
    مخزن پمپ باد 3000 لیتری با ضخامت 10 میل و فشار کاری 10 بار دارید؟ قیمت بدید

    1. واحد فروش بادرو گفت:

      سلام و عرض ادب خدمت شما
      بله مخزن درخواستی شما در نوع ایستاده موجود می باشد، لطفا جهت کسب اطلاعات بیشتر و دریافت پیش فاکتور، با واتساپ 09128204891 در ارتباط باشید.

  4. بهروز مرادی گفت:

    سلام وقت بخیر
    شما مخزن سایز کوچک برای پمپ باد میسازید؟

    1. واحد فروش بادرو گفت:

      سلام و عرض ادب خدمت شما
      بله مخازن کوچک در ابعاد 80، 150، 250 و 500 لیتری به صورت سفارشی قابل ساخت می باشد.

  5. مصطفوی گفت:

    مخزن استاندارد 10 بار موجود هست؟

    1. واحد فروش بادرو گفت:

      سلام و عرض ادب خدمت شما
      بله دوست عزیز مخازن استاندارد با متریال خاص و گواهی استاندارد ایران در ابعاد و فشار کاری های مختلف در صورت درخواست ارائه میگردد.

  6. بهروز کیانی گفت:

    سلام خسته نباشید من یه مخزن ۱۰ بار با ظرفیت ۲ مترمکعب در دقیقه نیاز دارم موجود دارید؟ قیمت بدید لطفا

    1. واحد فروش بادرو گفت:

      با عرض سلام و وقت بخیر خدمت شما دوست عزیز
      متناسب با کار شما مخزن کمپرسور 2000 لیتری با ورق 8 میل و فشارکاری 7 تا 10 موجود می باشد، لطفا جهت دریافت مشاوره رایگان و استعلام قیمت با شماره واتساپ 09128204891 در ارتباط باشید تا کارشناسان بادرو شما را راهنمایی کنند.
