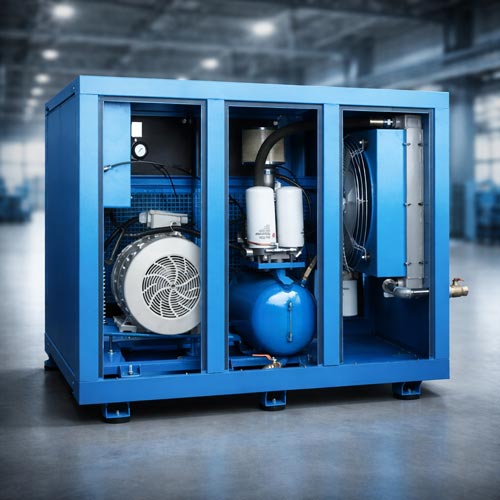

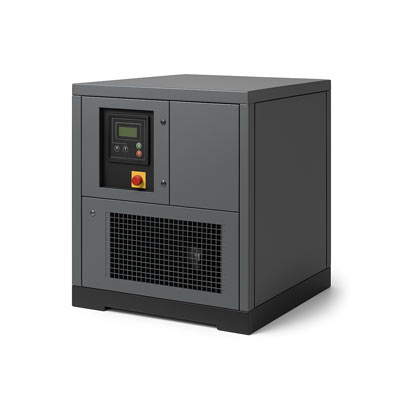

کمپرسور اسکرو
کمپرسور اسکرو این شرکت بعلت طراحی و نصب بر روی سیستم Flexble mounting نیاز به فونداسیون خاصی نداشته و در هنگام تحویل دارای روغن بوده و به سهولت آماده راه اندازی میباشد و تنها کافی است به برق وصل نموده و روشن کنید . به رغم سهولت در امر نصب و راه اندازی دستگاه متخصصان ما همواره در خدمت مشتریان گرامی بوده و کار و راه اندازی را بصورت رایگان انجام میدهند.کمپرسور اسکرو روغن پاشش oil inject ساخت کمپانی Rotor Comp آلمان بوده که با یک الکتروموتور ساخت موتوژن مونتاژ میشود . سیستم load – unload دستگاه ساخت کمپانی VMC ایتالیا و رادیاتور کمپرسور اروپایی و تابلو برق این دستگاه ساخت فرانسه یا کمپانی LG میباشد .
نیروی محرکه کمپرسور توسط الکتروموتورها تامین میگردد . الکتروموتورهای مورد استفاده ساخت شرکت های معتبر موتوژن تبریز و جمکو مشهد و بصورت انتقال تسمه ای نیرو تولیدی را به هواساز انتقالی مینماید . الکتروموتور کمپرسور اسکرو 3 phase و ستاره مثلث و Ip55 و Class F بوده که در ظرفیت های مختلف از 15 kw شروع و تا ظرفیت 315 Kw میباشد .
| CFM | فشار کاری | توان موتور | قدرت موتور | ظرفیت هوادهی m³/min | Model |
| 83 | 7 Bar | 20 HP | 15 kw | 2.35 | Star 201 |
| 71 | 10 Bar | 20 HP | 15 kw | 2 | Star 202 |
| 56 | 13 Bar | 30 HP | 15 kw | 1.58 | Star 203 |
| 122 | 7 Bar | 30 HP | 22 kw | 3.45 | Star 301 |
| 102 | 10 Bar | 30 HP | 22 kw | 2.90 | Star 302 |
| 79 | 13 Bar | 30 HP | 22 kw | 2.25 | Star 303 |
| 177 | 7 Bar | 40 HP | 30 kw | 5 | Star 401 |
| 147 | 10 Bar | 40 HP | 30 kw | 4.15 | Star 402 |
| 115 | 13 Bar | 40 HP | 30 kw | 3.25 | Star 403 |
| 212 | 7 Bar | 50 HP | 37 kw | 6 | Star 501 |
| 175 | 10 Bar | 50 HP | 37 kw | 4.95 | Star 502 |
| 145 | 13 Bar | 50 HP | 37 kw | 4.10 | Star 503 |
| 282 | 7 Bar | 60 HP | 45 kw | 8 | Star 601 |
| 229 | 10 Bar | 60 HP | 45 kw | 6.48 | Star 602 |
| 184 | 13 Bar | 60 HP | 45 kw | 5.20 | Star 603 |
| 353 | 7 Bar | 75 HP | 55 kw | 10 | Star 751 |
| 273 | 10 Bar | 75 HP | 55 kw | 7.72 | Star 752 |
| 234 | 13 Bar | 75 HP | 55 kw | 6.64 | Star 753 |
| 431 | 7 Bar | 100 HP | 75 kw | 12.20 | Star 1001 |
| 378 | 10 Bar | 100 HP | 75 kw | 10.76 | Star 1002 |
| 313 | 13 Bar | 100 HP | 75 kw | 8.86 | Star 1003 |
| 590 | 7 Bar | 125 HP | 90 kw | 16.7 | Star 1251 |
| 491 | 10 Bar | 125 HP | 90 kw | 13.9 | Star 1252 |
| 413 | 13 Bar | 125 HP | 90 kw | 11.7 | Star 1253 |
| 738 | 7 Bar | 150 HP | 110 kw | 20.9 | Star 1501 |
| 604 | 10 Bar | 150 HP | 110 kw | 17.1 | Star 1502 |
| 496 | 13 Bar | 150 HP | 110 kw | 14 | Star 1503 |
| 848 | 7 Bar | 180 HP | 132 kw | 24 | Star 1801 |
| 727 | 10 Bar | 180 HP | 132 kw | 20.6 | Star 1802 |
| 494 | 13 Bar | 180 HP | 132 kw | 17 | Star 1803 |
| 923 | 7 Bar | 220 HP | 160 kw | 26.2 | Star 2201 |
| 826 | 10 Bar | 220 HP | 160 kw | 23.4 | Star 2202 |
| 706 | 13 Bar | 220 HP | 160 kw | 20 | Star 2203 |
| 1265 | 7 Bar | 270 HP | 200 kw | 36 | Star 2701 |
| 1120 | 10 Bar | 270 HP | 200 kw | 32 | Star 2702 |
| 963 | 13 Bar | 270 HP | 200 kw | 27.5 | Star 2703 |
| 1575 | 7 Bar | 340 HP | 250 kw | 45 | Star 3401 |
| 1330 | 10 Bar | 340 HP | 250 kw | 38 | Star 3402 |
| 1173 | 13 Bar | 340 HP | 250 kw | 33.5 | Star 3403 |
| 1820 | 7 Bar | 430 HP | 315 kw | 52 | Star 4301 |
| 1540 | 10 Bar | 430 HP | 315 kw | 44 | Star 4302 |
| 1400 | 13 Bar | 430 HP | 315 kw | 40 | Star 4303 |

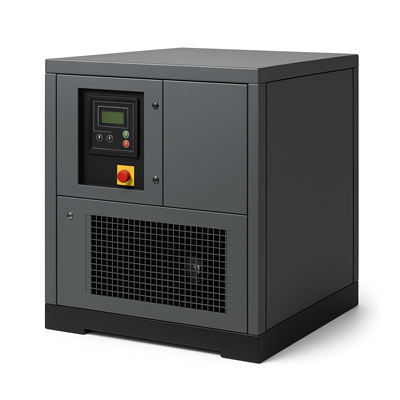

هواساز کمپرسور اسکرو
یکی از شناخته شده ترین و معروفترین نوع کمپرسور اسکرو ، ایرند Rotorcomp آلمان میباشد . بالا بودن کیفیت طراحی و تولید این هواساز و عملکرد بهتر در سالیان متمادی باعث شده بیش از 80 درصد سهم بازار را از آن خود نماید .
| Cfm | Max flow Rate AT 7 Bar 100 Psig m3/min | HP | Kw | Model |
|---|---|---|---|---|
| 60 | 1.6 | 5-15 | 3-11 | EVO2 |
| 100 | 2.8 | 10-25 | 5.5-18.5 | EVO3 |
| 200 | 5.5 | 20-50 | 15-37 | EVO6 |
| 300 | 8.4 | 30-75 | 22-55 | EVO9 |
| 510 | 14.4 | 60-125 | 45-90 | EVO15 |
| 920 | 26 | 100-200 | 75-160 | EVO28 |
| 1485 | 42 | 175-340 | 132-250 | EVO42 |
| 2678 | 76 | 214-725 | 160-540 | EVO76 |
PLC نرم افزاری است که در قسمت ورودی اطلاعاتی را به صورت باینری دریافت و آنها را طبق برنامه ایی که در حافظه دستگاه ذخیره شده پردازش می نماید و نتیجه عملیات را نیز از قسمت خروجی به صورت فرمان هایی به گیرنده ها و اجرا کننده های فرمان ارسال می کند و در اصل به معنی برنامه کنترل منطقی می باشد که برنامه نوشته شده توسط کامپیوتر را به کنتاکتور ها یا رله ها توسط مدار ارسال مینماید .
کلیات سیستم کنترل صفحه نمایش PLC
- دارای یازده چراغ سیگنال برای نمایش وضعیت دستگاه
- ذخیره سازی اطلاعات بصورت دائم ( ثبت پارامترهای اپراتور )
- دارای برنامه هفتگی جهت روشن و خاموش کردن اتوماتیک
- اعلام خطاهای سیستم بصورت اتوماتیک
- قابلیت استارت مجدد دستگاه در صورت قطع ناگهانی برق
- نمایش دمای داخلی دستگاه
- قابلیت اعمال محدودیتها برای حداکثر فشار و حداکثر دما
- دارای خروجی آنالوگ جهت کنترل اینورتر
- اعلام زمان سرویس دستگاه
- دارای هفت رله خروجی جهت کنترل
- قابلیت کنترل موتور اصلی ( ستاره مثلث )
نقش PLC در اتوماسیون
- كنترل بهتر فرآیندهای تولید
- سرعت و دقت عمل بالا
- توانایی خواندن انواع ورودی ها ی دیجیتال،آنالوگ و فركانس بالا
- توانایی انتقال فرمان به سیستم‌ها و قطعات خروجی نظیر مانیتورهای صنعتی ، موتور، شیر‌برقی
- ابعاد بسیار كوچك
- سرعت پاسخگویی بسیار بالا
- ایمنی ، دقت و انعطاف پذیری زیاد
قطعات کمپرسور اسکرو
هوای فشرده شده توسط کمپرسور اسکرو دارای ناخالصی هایی نظیر روغن ، گرد و غبار و ذرات معلق میباشد . محیط اطراف نیز ممکن است بر کیفیت هوای فشرده تاثیر گذار باشد به همین دلیل هوای فشرده قبل از رسیدن به آخرین مرحله تولید باید از میکرو فیلتر کمپرسور عبور کند.
میکرو فیلتر کمپرسور چیست ؟
میکروفیلتر کمپرسور وسیله ای است برای فیلتراسیون هوای فشرده کمپرسور اسکرو از ناخالصی ها و ذرات روغن و آب و گرد و غبار . میکرو فیلتر اولیه و ثانویه از دو بخش پوسته ( هاوزینگ ) و المنت میکرو فیلتر تشکیل شده است.
ساختمان اصلی میکرو فیلتر اولیه و ثانویه :
- شامل هوزینگ یا پوسته میکرو فیلتر
- فیلتر المنت – فیلتر داخلی میکرو فیلتر
آنلودر کمپرسور
وظیفه اصلی آنلودر تنظیم فشار هوای فشرده تولیدی میباشد . آنلودر مورد استفاده ساخت کمپانی VMC ایتالیا میباشد و مجهز به سیستم Load – Unload با فشارکاری ثابت و قابل تنظیم میباشد .
میکرو فیلتر کمپرسور اسکرو :
هوای فشرده شده توسط کمپرسور اسکرو دارای ناخالصی هایی نظیر روغن ، گرد و غبار و ذرات معلق میباشد . محیط اطراف نیز ممکن است بر کیفیت هوای فشرده تاثیر گذار باشد به همین دلیل هوای فشرده قبل از رسیدن به آخرین مرحله تولید باید از میکرو فیلتر کمپرسور عبور کند
میکرو فیلتر کمپرسور چیست ؟
میکروفیلتر کمپرسور وسیله ای است برای فیلتراسیون هوای فشرده کمپرسور اسکرو از ناخالصی ها و ذرات روغن و آب و گرد و غبار . میکرو فیلتر اولیه و ثانویه از دو بخش پوسته ( هاوزینگ ) و المنت میکرو فیلتر تشکیل شده است
ساختمان اصلی میکرو فیلتر اولیه و ثانویه :
- شامل هوزینگ یا پوسته میکرو فیلتر
- فیلتر المنت – فیلتر داخلی میکرو فیلتر
| Element Model | Flow Rate m3/hr | Connection Size | Filter Model |
|---|---|---|---|
| M 20 | 20 | 1/4 “ | G 20 |
| M 25 | 25 | 1/2 “ | G 25 |
| M 40 | 40 | 3/8 “ | G 40 |
| M 50 | 50 | 1/2 “ | G 50 |
| M 100 | 100 | 1/2 “ | G 100 |
| M 150 | 150 | 3/4 “ | G 150 |
| M 200 | 200 | 3/4 “ | G 200 |
| M 250 | 250 | 1 “ | G 250 |
| M 300 | 300 | 1 1/4 “ | G 300 |
| M 500 | 500 | 1 1/4 ” | G 500 |
| M 600 | 600 | 1 1/2 “ | G 600 |
| M 851 | 851 | 2 “ | G 851 |
| M 1210 | 1210 | 2 “ | G 1210 |
| M 1520 | 1520 | 2 1/2 ” | G 1520 |
| M 1820 | 1820 | 3 “ | G 1820 |
| M 2220 | 2220 | 3 “ | G 2220 |
| M 2620 | 2620 | 3 “ | G 2620 |
مخزن کمپرسور
مخزن کمپرسور یکی ملزومات کمپرسور اسکرو میباشد . هوای تولید شده توسط کمپرسور در مخزن ذخیره شده و سپس مورد مصرف قرار میگیرد
تمامی مخزن های تولید شده دارای یکسال گارانتی شرکتی میباشد . فشار کاری مخزن کمپرسور 7 الی 10 بار میباشد
ارتباط آنلاین تلگرامی : کارشناسان فروش – کلیک کنید .
| DN | قطر مخزن | ارتفاع مخزن mm | ضخامت ورق mm | ظرفیت لیتر | Model |
|---|---|---|---|---|---|
| R1 | 630 | 1500 | 6 | 500 | TK 500 |
| 800 | 1500 | 6 | 950 | TK 1000 | |
| 900 | 2000 | 8 | 1450 | TK 1500 | |
| DN 50 | 1100 | 2000 | 8 | 2000 | TK 2000 |
| DN 50 | 1250 | 2000 | 8 | 2630 | TK 2500 |
| DN 80 | 1250 | 2500 | 8 | 3250 | TK 3000 |
| DN 80 | 1250 | 2500 | 8 | 3250 | TK 3000 |
| DN 80 | 1250 | 2500 | 10 | 3250 | TK 3000 |
| DN 80 | 1350 | 2500 | 10 | 3750 | TK 3500 |
| DN 100 | 1300 | 3000 | 10 | 4150 | TK 4000 |
| DN 100 | 1400 | 3000 | 10 | 4950 | TK 5000 |
| DN 100 | 1400 | 3750 | 12 | 6150 | TK 6000 |
| DN 100 | 1400 | 5000 | 12 | 8000 | TK 8000 |
| DN 150 | 10600 | 5000 | 14 | 10300 | TK 10000 |
رطوبت گیر کمپرسور اسکرو
رطوبت گیر کمپرسور یا همان واترترپ مخزن کوچکی است که دارای سه دریچه ورودی و خروجی میباشد که وظیفه اصلی آن جذب رطوبت هوای فشرده خروجی از کمپرسور اسکرو میباشد . عملکرد این دستگاه به این صورت میباشد که هوای دارای رطوبت از یک طرف وارد تله آب گیر کمپرسور شده و پس از جذب آب از طرف دیگر خارج و به سیستم مدار پنوماتیک هدایت میگردد . در قسمت انتهایی تله آب گیر کمپرسور شیر تخلیه وجود دارد که آب جمع شده از این طریق تخلیه میگردد . تله آب گیر کمپرسور معمولا قطرات آب را تا قطر 20 میکرون بصورت سیستم سانتریفیوژ به خود جذب مینمایند .
رطوبت گیر کمپرسور در ظرفیت های مختلف متناسب با کمپرسور انتخاب میشوند.
برای ارتباط با ما از طریق واتساپ کلیک کنید
برای ارتباط با ما از طریق تلگرام کلیک کنید
برای مشاهده سایر محصولات و خدمات از وب سایت ما دیدن فرمایید آدرس وب سایت : www.badro.ir
| DN | قطر مخزن | ارتفاع مخزن mm | ضخامت ورق mm | ظرفیت لیتر | Model |
|---|---|---|---|---|---|
| R1 | 630 | 1500 | 6 | 500 | TK 500 |
| 800 | 1500 | 6 | 950 | TK 1000 | |
| 900 | 2000 | 8 | 1450 | TK 1500 | |
| DN 50 | 1100 | 2000 | 8 | 2000 | TK 2000 |
| DN 50 | 1250 | 2000 | 8 | 2630 | TK 2500 |
| DN 80 | 1250 | 2500 | 8 | 3250 | TK 3000 |
| DN 80 | 1250 | 2500 | 8 | 3250 | TK 3000 |
| DN 80 | 1250 | 2500 | 10 | 3250 | TK 3000 |
| DN 80 | 1350 | 2500 | 10 | 3750 | TK 3500 |
| DN 100 | 1300 | 3000 | 10 | 4150 | TK 4000 |
| DN 100 | 1400 | 3000 | 10 | 4950 | TK 5000 |
| DN 100 | 1400 | 3750 | 12 | 6150 | TK 6000 |
| DN 100 | 1400 | 5000 | 12 | 8000 | TK 8000 |
| DN 150 | 10600 | 5000 | 14 | 10300 | TK 10000 |
تعمیر کمپرسور اسکرو
مشکلات اساسی در سیستم کمپرسور اسکرو می تواند ساعت های اضافی و غیر ضروری کار تعمیر و نگهداری را ایجاد کند. خرابی قطعه ای از کمپرسور اسکرو اغلب یک اثر دومینو را ایجاد میکند و بهتر است در مواقعی که صدای غیر عادی از هواساز شنیده شود و یا دستگاه بیشتر از حد نرمال گرم شود بهتر است اپراتور کمپرسور را خاموش و سریعا با متخصص کمپرسور تماس گرفته شود
فیلتر سپراتور
وظیفه اصلی فیلتر سپراتور بعنوان جدا سازی هوا و روغن هوای فشرده کمپرسور میباشد . ساختمان اصلی فیلتر سپراتور کمپرسور از دو طرف الیاف میکرو فایبر گلاس ( کاغذ مخصوص فیلتر کمپرسور ) که از حساسیت بالایی برخوردار میباشد .
فیلتر سپراتور کمپرسور چه زمانی تعویض میگردد ؟
زمانیکه در هوای خروجی کمپرسور روغن وجود داشته باشد فیلتر سپراتور باید تعویض گردد
زمانیکه دمای کمپرسور بیش از حد بالا رفته باشد فیلتر سپراتور کمپرسور باید تعویض گردد
زمان سرویس دوره ای که معمولا هر 1000 ساعت میباشد و فیلتر سپراتور باید تعویض گردد
زمانیکه آب مخزن تخلیه میگردد و علایم شیری رنگ دیده میشود فیلتر سپراتور کمپرسور اسکرو باید تعویض گردد
درایر تبریدی کمپرسور اسکرو
برای مشاهده انواع درایر تبریدی کمپرسور اسکرو صنعتی روی متن کلیک کنید
| Voltage | Connection Size | Capacity m3/min | Model |
|---|---|---|---|
| 230 | 1/2 “ | 23 | MKE23 |
| 230 | 1/2 “ | 38 | MKE38 |
| 230 | 1/2 “ | 53 | MKE53 |
| 230 | 1/2 “ | 70 | MKE70 |
| 230 | 3/4 “ | 100 | MKE100 |
| 230 | 3/4 “ | 155 | MKE155 |
| 230 | 3/4 “ | 190 | MKE190 |
| 230 | 1 1/2 “ | 210 | MKE210 |
| 230 | 1 1/2 “ | 305 | MKE305 |
| 230 | 1 1/2 “ | 375 | MKE375 |
| 230 | 2 “ | 495 | MKE495 |
| 230 | 2 “ | 623 | MKE623 |
| 230 | 2 “ | 930 | MKE930 |
| 230 | 2 “ | 1200 | MKE1200 |
| 400 | 3 “ | 1388 | MKE1388 |
| 400 | 3 “ | 1800 | MKE1800 |
| 400 | 3 “ | 2500 | MKE2500 |
| 400 | 3 “ | 2775 | MKE2775 |
| 400 | DN 100 | 3330 | MKE3330 |
| 400 | DN 100 | 3915 | MKE3915 |
| 400 | DN 100 | 5085 | MKE5085 |
| 400 | DN 100 | 5850 | MKE5850 |
| 400 | DN 150 | 6975 | MKE6975 |
| 400 | DN 150 | 7875 | MKE7875 |
| 400 | DN 150 | 9000 | MKE9000 |
| 400 | DN 200 | 10500 | MKE10500 |
| 400 | DN 200 | 12500 | MKE12500 |
تنظیمات کمپرسور اسکرو
اصلی ترین اصول ایمنی کار با کمپرسور بشرح زیر می باشد :
1- اپراتور کمپرسور خانه ، فردی است آموزش دیده که می تواند ضمن رعایت مسائل ایمنی ، براحتی نسبت به راه اندازی ، سرویس و نگهداری کمپرسور اقدام نماید بنابراین هر گونه اقدام به راه اندازی یا رفع ایراد توسط افراد غیر مسئول و غیر متخصص مجاز نمی باشد.
2- استفاده از لباس کار ، کفش ایمنی ، گوشی محافظ صدا و سایر وسایل ایمنی مرتبط با کار الزامی می باشد.
3- در صورت نداشتن تمرکز حواس ، از کار با قسمت هایی از دستگاه که نیاز به هوشیاری دارد جددا خودداری گردد.
4- جابجایی کمپرسور ا بایستی مطابق اصول ذکر شده در ” فصل دوم قسمت جابجایی” صورت پذیرد.
5- قبل از انجام کارهای بازرسی ، سرویس ، نگهداری و تعمیرات کلید اصلی برق کمپرسور را قطع نموده و از تخلیه هوای سیستم کمپرسور اسکرو اطمینان حاصل شود.
6- هرگز در حالت کار کمپرسور اسکرو یا حالت stand by از دست زدن به پولی و تسمه یا تعویض تسمه یا اقدام به باز کرده اتصالات کمپرسور خودداری گردد.
7- قبل از start دستگاه ، رعایت فاصله مجاز از نقاط خطر آفرین الزامی می باشد.
8- ابزار مناسب و مخصوص بکار جهت جلوگیری از صدمه دیدن قطعات و وقوع حادثه بکارگرفته شود.
9- تهویه کمپرسورخانه بایستی مطابق اصول مندرج در ” فصل دوم قسمت شرایط کمپرسورخانه ” انجام پذیرد.
10- نصب کپسول آتش خاموش کن در کمپرسورخانه الزامی می باشد.
11- از ریختن روغن و هر ماده لغزنده در کف کمپرسورخانه که موجب حادثه می شود خودداری گردد.
12- از سالم بودن کابل های برق و اتصالات برقی اطمینان حاصل فرمائید.
13- فشار کاری مطابق سفارش خریدار توسط کارخانه سازنده تنظیم شده است لذا هر گونه اعمال تغیر جهت افزایش فشار کاری دستگاه بدون اجازه سازنده ، خطر ساز بوده و موجب آسیب دیدن کمپرسور و سایر اجزاء مرتبط خواهد شد.
14- قطعات ارزان و بی کیفیت اغلب موجب حادثه و خسارت می شوند لذا از قطعات توصیه شده توسط سازنده استفاده گردد.
15- از جا گذاشتن وسيله ابزار ، لباس و ساير اشيا در داخل دستگاه مطمئن شويد و سپس براي استارت دستگاه اقدام نماييد.
16- هوای خروجی از کمپرسور برای تنفس زیان آور است.
حمل و جابجایی کمپرسور اسکرو
قبل از اقدام برای جابجایی کمپرسور رعایت نکات زیر ضروری می باشد :
1- قبل از جابجایی کمپرسور کلیه اتصالات برقی و خطوط لوله هوای فشرده متصل به کمپرسور، آزاد شوند.
2- نسبت به وزن کمپرسور از لیفتراک یا جرثقیل با تناژ مناسب استفاده شود.
3- جهت بلند کردن کمپرسوراز تسمه های عریض کتانی مخصوص جرثقیل استفاده شود و از بکار بردن تسمه های فرسوده خودداری گردد.
4- از ایستادن در زیر دستگاهی که توسط جرثقیل بلند شده است جددا خودداری شود.
5- از بکار بردن کابل فلزی یا زنجیر برای جابجایی دستگاههایی که جای قلاب ندارند خودداری شود در غیر این صورت بدنه دستگاه تغییر شکل خواهد یافت.
6- برای جابجایی دستگاه بوسیله جرثقیل مطابق شکل تسمه کشی شود همچنین برای جلوگیری از فشار بیش از حد به طرفین کاناپه که باعث تغییر شکل و خم شدن بدنه می شود از تسمه یا کابل ( بدنه دارای قلاب) بلند تر استفاده شود.
