بلوئر هوا

بلوئر هوا یا دمنده، دستگاهی است که در انواع مختلف جابجایی مثبت و دواری وجود دارد که برای انتقال هوا و گاز از طریق روش های مختلف استفاده می شود.

معمولا در نسخه های تک مرحله ای  Single – Stage  و چند مرحله ای Multi- Stage  قابل  مشاهده اند.

این سیستم ها بطور معمول توانایی تولید اختلاف فشار تا حدود 1000 میلی بار و حجم هوادهی 15000 متر مکعب بر ساعت را دارا می باشند.

از معروف ترین برند هواساز  Aerzen  ساخت آلمان، که در ظرفیت های 0.5 مترمکعب در دقیقه تا ظرفیت 246 مترمکعب بر دقیقه می باشد.

توضیح اینکه هوای خروجی از کمپرسورهای فوق فاقد روغن می باشند.

بلوئر صنعتی

بلوئر چیست؟

بلوئر یا به اصطلاح دمنده‌ها از تجهیزات لوله‌کشی می‌باشند که قسمت پروانه را توسط میزان نیرویی که از بخش موتورها دریافت می‌نماید می‌چرخاند و هوا را در همان محیط با مقدار فشار بالا یا پایین (بستگی به درخواست دارد) منتقل می‌کند.

وظیفه‌ی عمده‌ی پروانه‌های موجود در بخش بلوئرها این می‌باشد که در بخش مکش، هوا را می‌چرخاند و خلأ ایجاد می‌کند. بعد از آن هوایی که به دام افتاده است، به قسمت خروجی با نسبتا فشاری رانده می‌شود. بطور عمده از این دمنده‌ها معمولا برای جابجا کردن هوا استفاده می‌گردد.

چنین دمنده‌های صنعتی، نوعی دمنده‌هایی می‌باشند که به وسیله‌ی نیروی چرخش پروانه‌ها، جریان معمول هوا را تولید می‌نماید. همینطوراز دمنده‌های نوع صنعتی بعنوان بخش پروانه­‌های هواساز، هواکشها و فن‌ها استفاده می‌گردد. با وجود همه‌ی این ها، بهتر است به این نکته‌ بااهمیت توجه نماییم که گرچه هواکش‌ها یا فن ها و دمنده مشابه هم می‌باشند ولی کار یکسانی را هیبچوقت انجام نمی‌دهند.

اجزای تشکیل دهنده بلوئر

بلوئرهای هوا انواع مختلفی دارند؛ اجزای تشکیل‌دهنده آن در مدل های مختلف بصورت کلی و یا بیشتر بصورت جزئی باهم فرق می‌کنند. به این علت جهت معرفی اجزای تشکیل دهنده‌اش به مواردی اشاره می‌نماییم که در اکثر آنها مشترک می‌باشند.

سایلنسر ورودی و خروجی هوا _ پوسته بخش هواساز_ سیلندر و سرسیلندر_ سیستم راه‌اندازی_ موتورها و محرک ها_ سیستم لوله‌کشی_ مبدل حرارتی_ اتصالات و سوپاپ ها_ فیلتر هوا_ روتورها_ صداگیر_ گیربکس_ شافت_ بیزینگ_ سویچ ها_ سنسور_مخازن

مشخصات فنی بلوئر هوا

فن‌ های تهویه‌ی هوا

چنین فن‌هایی جهت سیستمهای تهویه‌ای حائز اهمیت می‌باشند؛ چون هوا توسط سیستمهای تهویه‌ای جابجا می‌گردد. در حالت کلی، کاربران چنین فن ­هایی جهت پیشگیری از جمع شدن گازهای مضر و همچنین بوهای نامطبوع که در طی عملیات‌های کاری گوناگون در محل بوجود می‌آید، این نوع بلوئرها را نصب می‌نمایند تا باعث گردش هوا در محیط گردد.

کاربری دیگری که از این نوع فن­ ها مورد انتظار می‌باشد این است که می‌توانند اماکن کاری و خانه‌ ها را متناسب با احتیاجشان، گرم یا خنک نمایند.

فن‌های تخلیه‌ی هوا

چنین فنهایی نوعی از فن‌های تهویه می‌باشند که این نوع از فن ها، گاز را از یک منطقه تخلیه می‌نمایند و آنرا به منطقه‌ای دیگر می‌فرستد. معمولا  می‌توان این فن ­ها را در قسمت مجرای سیستم های تهویه پیدا کرد؛ مکانی که این فن، بخشی از تجهیزات نهایی به حساب می‌آید و گازها و هوای نامطلوب را تخلیه می‌نماید.


جدول راهنمای ابعاد و اندازه بلوئر هوا صنعتی


انواع مختلف کاربردهای بلوئر در وسایل

کاربرد عمده‌ی بلوئرها به تقسیم‌بندی آن‌ها بستگی دارد که این تقسیم‌بندی عبارت است از:

  • دمنده‌های نوع احیاکننده
  • دمنده‌های سایز فوق‌العاده بزرگ
  • دمنده‌های حمل کمربندی
  • دمنده‌های حمل مستقیم

که در اینجا به توضیح مختصری از این بلوئرها می‌پردازیم.

  1. دمنده‌های احیا کننده: از این دمنده‌های احیاکننده جهت هوادهی وان­های داغ، استخرهای آب گرم و حوضچه­ها کاربرد دارد.
  2. دمنده‌های بسیار بزرگ: این نوع دمنده‌ها می‌توانند تونل‌های بادی جهت توسعه و تحقیقات آیرو دینامیکی بوجود آورند یا اینکه برف را در دامنه‌های کوه­‌ها جهت زمینهای اسکی پخش نمایند.
  3. دمنده‌های حمل مستقیم (Direct Drive): چنین بلوئرهایی بطور مستقیم به یک موتور متصل می‌گردد. در چنین حالتی، فن همراه با موتور و میله­ی رابطی حرکت می‌نماید. دمنده‌های حمل از نوع مستقیم، جریان هوایی بصورت مداوم بوجود می‌آورد و این در خودروها کاملا رایج می‌باشد.

۴دمنده‌های حمل کمربندی (Belt drive blowers): چنین گروهی از بلوئرها به‌شکل غیرمستقیم به موتور متصل می‌گردد. در واقع به یک کمربند اتصال یافته و توسط آن به موتور و میله وصل می‌گردند. فن‌های محرک کمربند هنگامی حرکت می‌نماید که شفت حرکت نماید.

انواع بلوئر صنعتی

به جز تقسیم ­بندی هایی که با عملکرد دمنده ها مرتبط می‌باشد، 2 نوع فن‌های صنعتی موجود هستند؛ فن های گریز از مرکز یا فن ویا دمنده‌های سانتریفیوژ و همچنین فن های محوری.

دمنده­ های گریز از مرکز یا فن های سانتریفیوژ

از فن های سانتریفیوژی یا فن های‌ گریز از مرکز اغلب در بوجود آوردن خلأ جهت استفاده در مکان های آزمایشگاهی کاربرد دارد.

دمنده‌ی گریز از مرکز در قیاس با دمنده‌ی محوری، و در همان سطح ، توسط بازده اضافه‌ شده‌ای که حاصل از نیروی گریز از مرکز می‌باشد، قادر به تولید کردن جریان هوای تحت‌ فشار بیشتری است. در زمان هایی که از این نوع بلوئر استفاده می­گردد، چنین فشار زیاد و متراکم جریان هوایی، عالی می‌باشد.

دمنده‌های گریز از مرکز، زیر گروه‌ های بسیاری را دارا هستند که با کاربردهای گوناگونی می‌باشند. این زیر گروه‌ها خودشان شامل دمنده‌های گازهای اسیدی، بخارهای هوا، تخلیه کننده‌های صنعتی، فن‌های پیش‌ساخته‌ی PE، خشک‌کن سطح گریز از مرکز، دمنده‌ های مکانیکی بخار جهت به حرکت درآوردن چرخ‌ دنده‌ها، فن‌ های فشارقوی، پروانه‌های مخصوص جهت تولید گازهای گلخانه‌ای و دمنده‌های نوع ثابت هستند.

اجزای دمنده‌های گریز از مرکز

دمنده‌های نوع گریز از مرکز از یک عدد دیسک دوار، یکعدد توپی، تیغه‌ ها تشکیل‌ یافته‌اند. چنین قطعاتی باهم بعنوان چرخ‌های فن شناخته شده‌اند. چرخ‌های فن در این فشار هوا نوعی عدم تعادلی بوجود می‌آورند که به این ترتیب جریان هوا را تولید می‌نماید.

قسمت تیغه‌های سانتریفیوژی فن بشکل چرخشی درست مثل حرکتهای چرخشی رو به‌ جلوی آسیاب های آبی می‌چرخند. قسمت پره‌های چرخ فن بشکل جداگانه‌ای با زاویه‌ی ۹۰ درجه در جای خودشان قرار می‌­گیرند و درحالیکه داخل محفظه‌ای بنام محفظه‌ی حلقوی در حال چرخش می­باشد، هوا را از قسمت درونش خارج می‌­نماید و موجب تنظیم فشار آن می‌گردد.

هوا پس از کم کردن فشار، خودش را توسط ناودانی خارج می‌نماید. گاهی اوقات، چرخ های فن به بخشی از اجزای آیرودینامیکی یا سازه‌ای مجهز می‌گردد تا کارایی‌شان بیشتر شود.

دمنده‌های محوری

چنین نوعی از بلوئرها جهت گرم نمودن یا حالت سرمایشی گسترده‌ای خیلی مفید می‌باشد. دمنده ­های نوع محوری، هوا را بشکل یکنواختی از قسمت دمنده‌های گریز از مرکز، توزیع می‌گردد. چنین بلوئرهایی جهت استفاده در دستگاه­ هایی که چرخش زیادی دارند، ناکارآمد می‌باشد.

نمونه‌ی مرغوب از این دستگاه­ ها، مجرای پیچشی خروج هوا می‌باشد که هوا را از یک‌ جهت داخل محفظه‌‌های خودش مکیده و آنرا از جهتی دیگر به بیرون هدایت می‌کند که بوسیله‌ی دمنده‌های شعاعی یا گریز از مرکز انجام می‌گیرد.

با این‌ وجود، در بعضی از موقعیت ها مثل یک انبار بدون تهویه‌ی مطبوع مرکزی، جهت تهویه‌ی چنین جریان هوای متمرکزی، فقط یک‌ راه انتخابی موجود می‌باشد؛ آن چیزی که این محیط احتیاج دارد یک عدد فن محوری بزرگی می‌باشد که هوا را بصورت یکنواختی توزیع می‌نماید و شرایط خوبی را فراهم می‌نماید.

زیر مجموعه‌های دمنده‌ی محوری شامل فن های زیرمی‌باشد:

  • فن‌های خنک‌ کننده
  • فن‌های جریان محوری
  • دمنده‌های قابل‌ حمل
  • فن‌های محوری بخصوص درجه حرارت بالا
  • فنهای جریان مختلط
  • فنهای محوری لوله ­ای
  • فن‌های محوری پره ­ای
  • فن‌های محوری با گام متغیر

فن­ های خنک‌کننده محوری بسیار رایج هستند. نمونه‌هایی از آن‌ها عبارت‌اند از:

  • فن‌های رومیزی قابل‌ حمل
  • فن‌های نوسان کننده
  • بعضی از فن‌های تخلیه‌ی هوا
اجزای دمنده‌ های محوری

معمولا دمنده‌های نوع محوری دارای یکعدد دیسک دوار، قسمت توپی، تیغه‌ها می‌باشند. با این وجود، دمنده‌های نوع محوری از جهت هایی کاملاً تفاوت دارند با دمنده‌های گریز از مرکز. نخست، دمنده‌های نوع محوری تیغه‌ های خمیده‌ای دارند که به دور یک محور می‌چرخند، نه نوع تیغه‌ های زاویه‌دار.

مرحله‌ی دوم اینکه، تیغه‌های دمنده‌ی محوری حرکتشان کمتر شبیه به حرکت چرخشی می‌باشد و بیشتر از آن به حرکت دست‌ها دور یک ساعت شبیه می‌باشد. البته بایستی در نظر گرفت که هر دو به وسیله‌ی عدم تعادل فشارهای  هوا، جریان هوا ایجاد می‌نمایند.

دمنده‌های نوع محوری برخلاف نوع شعاعی آن، این عدم تعادل را به وسیله‌ی ادامه دادن حالت چرخش تیغه‌های خمیده بوجود می‌آورد. تا هنگامیکه پره‌ها به چرخش خود ادامه ‌دهند، این جریان هوا ادامه میابد.

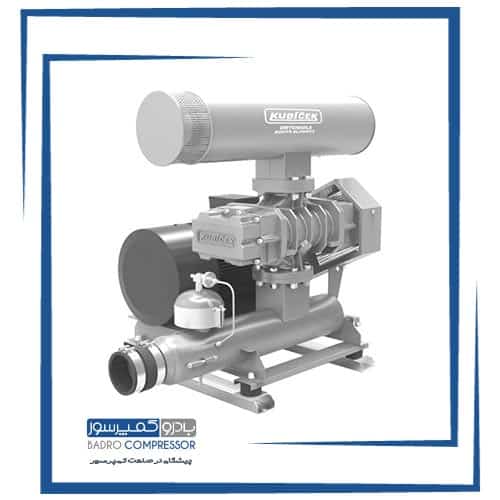

بلوئر هوا برند kubicek

بلوئر صنعتی

کاربرد بلوئر صنعتی

کمپرسورهای جابجایی مثبت بطور گسترده ای در صنایع آرد سازی،  صنایع سیمان، آب و فاضلاب، بسته بندی، پتروشیمی، صنایع نساجی، صنایع غذایی و دارویی و هوادهی در استخرها برای پرورش آبزیان و … مورد استفاده قرار میگیرند.

لوگو KUBICEK
Positive displacement blower unit with three-lobe rotors
m
Bar
Motor
Power
Kw
Capacity
m3/min
DNModel
300~9001.5/110.58~4.12DN50GM3S
300~9002.2/110.79~4.2DN50GM4S
300~10005.5/154.17~5.71DN80GM4S
300~7002.2/151.24~8.59DN80GM7L
300~10003/222.13~9.19DN80GM10S
300~100011/308.95~12.1DN100GM10S
300~7004/303.23~17.9DN100GM15L
300~7005.5/555.05~21DN100GM25S
300~100022/5522.5~23.8DN150GM10S
300~7007.5/757.34~35.4DN150GM30L
300~100011/9011.7~40.3DN150GM35S
300~70015/7543.5~17.7DN150GM50L
300~70037/9047.3~55.4DN200GM50L
300~100015/13213.3~59.4DN200GM60S
300~70018.5/16019.3~85.2DN250GM80L
300~100030/20029.1~90.3DN250GM90S
300~60037/20043.5~134DN300GM130L
300~100055/35568.4~152DN300GM150S
300~60075/35596.8~227DN400GM220L
300~80090/500100~246DN400GM240S

راهنمای ابعاد و اندازه بوئر هوا برند kubicek
راهنمای ابعاد و اندازه بوئر هوا برند kubicek
راهنمای ابعاد و اندازه بوئر هوا برند kubicek
راهنمای ابعاد و اندازه بوئر هوا برند kubicek
راهنمای ابعاد و اندازه بوئر هوا برند kubicek
راهنمای ابعاد و اندازه بوئر هوا برند kubicek
