فیلتر سپراتور | فیلتر سپراتور کمپرسور | مشخصات فنی + قیمت ویژه

فیلتر سپراتور کمپرسور

فیلتر سپراتور (Filter Separator)، به عنوان جدا سازی هوا و روغن هوای فشرده کمپرسور در تمامی کمپرسورهای اسکرو صنعتی و معدنی مورد استفاده قرار میگیرد. از برندهای معروف و مقرون به صرفه فیلتر سپراتور میتوان به فیلتر ترکان ، فیلتر میکروپور ، MANN فیلتر آلمان ، SURE فیلتر اندونزی و فیلتر اطلس کوپکو اشاره کرد. ساختمان اصلی فیلتر سپراتور کمپرسور از دو طرف الیاف میکرو فایبر گلاس (کاغذ مخصوص فیلتر کمپرسور) می باشد که از حساسیت بالایی برخوردار است. فیلتر سپراتور در سایزبندی مختلف بوده و از لحاظ فشار کاری به چهار دسته اصلی  و از نظر برند به شش گروه اصلی و از نظر فیزیکی به دو گروه داخل تانکی و کاتریجی دسته بندی میشوند لطفا ما را تا آخر این محتوا همراهی فرمایید

• 7 بار تا 10بار
• 14 بار
• 21 بار
• 27 بار

برای تهیه فیلتر سپراتور با قیمت مناسب و ارسال سریع میتوانید با شماره 09128204891 واتس آپ  یا تلگرام  در ارتباط باشید، کارشناسان بادرو کمپرسور در اسرع وقت  پاسخگوی شما خواهند بود.

شماره تلفن ثابت: 02166687338

شماره تلفن روبیکا : 09214168650

برای سفارش فیلتر سپراتور بهتر است موارد و پارامترهای ذیل مشخص و سپس ثبت سفارش انجام شود .

• ابعاد فیلتر شامل موارد ذکر شده
• فشار کاری فیلتر
• برند فیلتر سپراتور ( داخلی و خارجی ) بهمراه کد مربوطه
• نوع داخل تانکی یا مدل پیچی شکل بودن
• قیمت مناسب و ارسال سریع

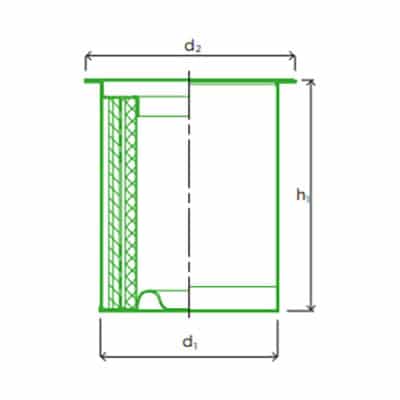

ابعاد و اندازۀ فیلترهای سپراتور

سه مشخصه اصلی و  اندازۀ اصلی فیلتر سپراتور  شامل موارد زیر میباشند

d1: قطر بیرونی فیلتر (قطر استوانه ای)

d2: قطر فلنج

h1: ارتفاع فیلتر

نمایندگی فیلتر سپراتور

بادرو کمپرسور با نزدیک به نیم قرن تجربه و حضور درخشان در صنعت فروش دستگاه های کمپرسور و لوازم جانبی آن، افتخار همراهی شما عزیزان را این بار با نمایندگی فروش فیلتر سپراتور دارد.

ارائه کیفیت برتر و جلب رضایت مشتری هدف اصلی ماست.

شماره تلفن های مرکز فروش فیلتر سپراتور:

فروش و بازاریابی تهران: 66687337-021   66687338-021

فروش و بازاریابی تبریز: 35514934-041    35514935-041

آدرس وب سایت: www.badro.ir

امور مشتریان: ارتباط آنلاین با کارشناسان فروش از طریق تلگرام

قیمت فیلتر سپراتور

قیمت فیلتر سپراتور ایرانی معمولا از دو میلیون تومان شروع و تا 15 میلیون تومان متغییر میباشد . پارامترهای مهم و تاثیرگذار در قیمت فیلتر سپراتور میتوان به ایرانی بودن یا خارجی بودن فیلتر و یا به فشارکاری فیلتر اشاره کرد . لازم به توضیج میباشد فیلترهای خارجی حدود دو الی سه برابر قیمت های ایرانی میباشد و بدلیل نوسانات قیمتی

ارایه انواع فیلتر خارجی کمپرسور ساخت مان فیلتر آلمان به قیمت پخش

امور مشتریان: ارتباط آنلاین با کارشناسان فروش از طریق تلگرام ( کلیک کنید )

فیلتر سپراتور کمپرسورهای اسکرو بر اساس کدینگ (MANN مان)

فیلترهای سپراتور در کارکرد کمپرسورها نقش عمده‌ای دارند. در این کمپرسورها، با تزریق نمودن روغن به قسمت درون محفظه‌ی هواساز دستگاه، روتورهای کمپرسور بخوبی خنک و روغنکاری  می‌گردد. روغن همراه با هوا از داخل هواساز دستگاه کمپرسور خارج می‌گردد. پس از جداسازی نخستین روغن از هوا در  درون مخازن سپراتور یا جداکننده‌ی روغن از هوا، به آرامی هوا از فیلترهای سپراتور یا همان فیلترهای جدا کننده‌ی روغن از هوا گذر می‌نماید تا ذره‌های ریز روغن از هوا جدا گردند.

انواع فیلتر سپراتور

فیلتر سپراتور کمپرسور اسکرو (Filter separator) بر طبق نوع قرارگیری و ظاهرش در دسته‌بندیهای گوناگون ساخته شده و تقسیم‌بندی می‌گردند که در ادامۀ این مقاله به توضیح آن می‌پردازیم.

• فیلتر سپراتور کارتریجی

نسل جدیدی از فیلترهای سپراتور کمپرسور اسکرو که بوسیلۀ شرکتهای معتبری مانند میکروپور (Mikropor) و یا مان (Mann) طراحی و تولید می‌شود. فیلتر سپراتورها یا کارتریجی هستند و یا اکسترنال می‌باشد که از جمله مزیتهای آنها می‌توانیم به طراحی جدید و تعویض راحت و سریع آنها اشاره نمود. افت فشاری که بوسیلۀ فیلتر سپراتورهای کارتریجی بوجود می‌آید، تقریباً 0/25 بار و حداکثر

دبی گذری از آن در فشارات کاری ثابت 7 بار، 1 الی 6 متر مکعب بر دقیقه است.

• فیلتر سپراتور تانکی

فیلتر سپراتور تانکی داخل مخزن و محفظۀ سپراتور قرار دارد و جهت جریانات در این فیلترها از قسمت خارج به داخل می‌باشد. در اثر وارد شدن هوای فشرده شده بوسیلۀ کمپرسور به درون مخزن و بر اثر بوجود آمدن جریان گریز از مرکز یا (گردابی) میزان زیادی از روغن از هوای فشرده شده جدا می‌شود و در قسمت انتهای مخزن جمع می‌شود و باقی ذرات روغنی در اثر گذشتن از المنتهای فایبرگلاس روی سطح فیلتر جذب می‌گردند.

فیلتر سپراتور برحسب اندازه و ابعاد آن دارای نوعهای مختلفی می‌باشد که ما در اینجا به معرفی هریک از آنها خواهیم پرداخت. هر فیلتر سپراتور کمپرسور پنج اندازه‌ی اصلی دارد و بر اساس این اندازه‌ها انواع مختلف این فیلتر موجود می‌باشد. این سایزها شامل قطر بیرونی بدنه استوانه، ارتفاع فیلتر، قطر دهانه داخلی بدنه استوانه، قطر فلنچ و هم چنین ارتفاع کلاهک می‌باشند.

چنانچه در یک فیلتر ارتفاع کلاهک و یا تانک صفر گردد در اینصورت کاسه ای که به کار می رود در قسمت پایینی فیلتر جهت جمع کردن روغن مورد کاربرد دارد یک بیرون زدگی دارد. این تغییر به وجود آمده در فیلتر موجب می‌گردد که مشخصات فنی قطعه تغییر قابل توجهی داشته باشد و این تغییر بر مقدار جریان عبوری و اختلاف فشار بیرون و داخل فیلتر سپراتور کمپرسور تاثیر گذار خواهد بود.

• فیلتر سپراتور فلنچ دار و بدون فلنچ

چنانچه در طراحی این فیلتر قطر بیرونی بدنه استوانه و قطر دهانه درونی استوانه لبه نداشته باشد قطر آن دو برابر می‌گردد. فیلتر سپراتور کمپرسور اگر نوع بدون فلنج باشد بوسیله ی فشار در جای خود محکم می گردد اما فیلترهایی که فلنج نداشته باشند از واشری جهت آب بندی آنها استفاده می شود تا آن ها در جای خود بصورت ثابت قرار گیرند. همینطور بر روی فیلتر های سپراتور کمپرسور که فلنج دار هستند یک سری سوراخهایی تعبیه می شود. در هنگام خرید این نوع از فیلتر کمپرسور سپراتور بهتر است حتما به تعداد سوراخهای موجود بر روی فیلتر و قطر سوراخهای بکار رفته بر روی آن و فاصله ی مرکزشان تا محلی که بعنوان مرکز دهانه ی این قطعه بحساب می‌آید دقت کنید و فیلتری با کیفیت خریداری نمایید.

• فیلتر سپراتور کمپرسور پیچی

نوع دیگری از فیلتر های سپراتور کمپرسور وجود دارند که در بخش تانک و یا کلاهک فیلتر یکعدد پیچ نگهدارنده وجود دارد که این پیچ در بخش انتهایی تانک می باشد. وجود این پیچ و اتصال آن بر روی کمپرسور که مخزن بزرگی دارد موجب می‌شود تا فیلتر بکار رفته بر روی کمپرسور بصورت دقیق و اصولی ثابت بماند و تکان های اضافه در هنگام کارکرد دستگاه نداشته باشد.

انواع فیلتر سپراتور بر طبق ابعاد و اندازه:

فیلتر سپراتورهای فلنچ دار یا (فلنج دار) و بدون فلنچ یا (فلنج)
چنانچه در تولید و طراحی لبه در نظر گرفته نشودd2  با d1 برابر می‌گردد. فیلترهای سپراتور بدون فلنچ با فشاری در جای خودشان ثابت می‌گردند ولی فیلترهای فلچ دار با یک عدد واشر آب بندی در جای خودشان ثابت می‌گردند.

در فیلترهای فلنچ دار امکان دارد روی فیلتر سوراخهایی تعبیه شده باشد. در هنگام خریدن فیلترهای سپراتور بایستی به تعداد سوراخها، قطر سوراخها، فاصلۀ مرکزشان تا مرکز دهانۀ فیلترها دقت گردد.

• فیلتر سپراتور کاسۀ بیرونی و کاسۀ داخلی

چنانچه ارتفاع h2 صفر باشد کاسه یا تانک ته فیلترها که جهت جمع کردن روغن به کار می‌رود بیرون زدگی ندارند. دقیقاً همین تفاوت ظاهراً کوچک در طراحی این فیلترهای سپراتور در مشخصه‌های فنی تغییرات قابل توجهی ایجاد می‌نماید و بر مقدار جریانات عبوری هوا و اختلافات فشاری درون و بیرون فیلترها موثر خواهد بود.

• فیلتر سپراتور پیچ دار

در برخی از نمونه‌های فیلترهای سپراتور روی تانکهای کوچک انتهایی یک عدد پیچ نگه‌دارنده هم تعبیه می‌گردد. اتصال این پیچها در کمپرسورهایی که مخزنهای بزرگی دارند به حالت ثابت ماندن فیلترها کمک می‌کند.

۱. فیلتر سپراتور اینترنال و یا فیلتر المنتی کاسه بیرونی

فیلتر اینترنال کاسۀ بیرونی، درون مخزن سپراتور تعبیه می‌شود. در انتهای این نوع از فیلترها کاسه فیلتر بیرون زدگی دارد.
در سطح این فیلتر جریان از خارج به سمت داخل هدایت می‌شود.
در المنت فیلتر سپراتورکمپرسورها ترکیب هوا و روغن به صورت چرخشی وارد مخزن سپراتور می‌شود.
در زمان ورود جریان هوا و روغن، مقدار قابل ملاحظه‌ای از روغن بر اثر نیروی گریز از مرکز جدا شده و سپس به سمت پایین مخزن فرو می‌ریزند.
ذرات روغن سبکتر که هنوز هم در هوا موجودند توسط عبور دادن از میان الیاف میکروفایبر گلاس به آن می‌چسبند و پس از آنکه تشکیل شبنم بدهند از سطح فیلتر به پایین می‌چکند.

فیلترهای اینترنال کاسۀ بیرونی برای حداکثر اختلاف فشار ۵ بار طراحی شده‌اند و در فشار کاری ۷ بار حداکثر روغن باقیمانده در جریان هوا تقریبا بین ۱ تا ۳ میلی گرم در متر مکعب است.

۲. فیلتر سپراتور اینترنال و یا فیلتر المنتی کاسه داخلی

این فیلتر به لحاظ ظاهری بسیار شبیه نوع کاسه بیرونی است.
تنها تفاوت ظاهری این دو مدل در کاسه انتهای فیلتر است که بدون برجستگی و بیرون زدگی طراحی می‌شود اما همین تفاوت به ظاهر کوچک در مشخصات فنی تفاوت ایجاد کرده است. افت فشار در فیلترهای کاسه بیرونی در حدود ۰.۱۷ ولی در کاسه داخلی در حدود ۰.۲ بار است و نرخ جریان در فشار ۷ بار برای فیلتر سپراتور کاسه بیرونی ۲ تا ۴۲ متر مکعب در هر دقیقه است ولی در کاسه داخلی ۳.۵ تا ۴۶ متر مکعب در هر دقیقه است. فیلتر سپراتور کاسه داخلی در زمان طراحی فضای کم تری اشغال می کند.

۳. فیلتر سپراتور اکسترنال یا کارتریجی

فیلتر سپراتور کارتریجی و یا اکسترنال بر روی رسیور قرار می گیرد که نسل جدیدتری نسبت به فیلترهای اینترنال است.
در این طراحی جدید با بیرون قرار گرفتن فیلتر سپراتور امکان تعویض سریعتر و راحتتر فیلتر فراهم آمده است.
افت فشار در فیلتر کارتریجی در حدود۰.۲۵ بار  و رنج نرخ جریان در فشار ثابت ۷ بار،  ۱ تا ۵.۵ متر مکعب بر دقیقه است.
اگر نیاز به خروجی هوا با ناخالصی کمتری باشد باید به سراغ میکرو فیلتر ها برویم.

شرکت بادرو کمپرسور در زمینۀ فروش فیلترهای سپراتور کمپرسور اطلس کوپکو  Atlas Copco، فیلترهای سپراتور کایزر Kiser، فیلترهای سپراتور کمپرسور اینگرسولرند، فیلترهای سپراتور مان  Mann، فیلترهای سپراتور میکروپور Mikropor فعالیت می‌نماید.

مرکز فروش فیلتر سپراتور

در زمان مراجعه به مرکز فروش فیلتر سپراتور با انواع فیلترهایی که توسط برندهای مختلف طراحی و تولید شده‌اند، مواجه می‌شوید. معمولا کمپانی‌های سازنده کمپرسور، فیلتر سپراتور را به عنوان یک قطعه مصرفی تولید می‌کنند تا در مدت زمان گارانتی بتوان از لوازم جانبی همان برند استفده کرد. مان (MANN‌)، اطلس کوپکو (Atlas Copco)، اینگرسولرند (Ingersoll Rand)، کامپیر (Compair) کایزر (Kaeser)، بوگ (Boge) و فینی (FINI) از جمله مطرح‌ترین برندهای تولید کننده فیلتر سپراتور برای دستگاه‌های کمپرسور هستند. قیمت فیلتر سپراتور که توسط این برندها تولید و عرضه می‌شود با توجه به کیفیت و ویژگی‌های آن‌ها با یکدیگر تفاوت خواهد داشت.
