میکروفیلتر هوای فشرده
وظایف اصلی میکروفیلتر گرفتن ذرات معلق در خطوط هوای فشرده میباشد . یکی از برندهای خوب و مطرح در بحث میکرو فیلتر کمپرسور میکروپور میباشد که در شرایط نرمال در حدود 4000 ساعت کارکرد دارند و کیفیت و دقت خوب و بالایی دارند. این نوع میکروفیلترها از سایز 1/2 اینچ شروع و تا سایز 3 اینچ متغیر میباشند میکروفیلترها به دوشکل بوشنی و فلنجی میباشند کاربرد دستگاه در کارخانجات صنعتی و تجهیزات هوای فشرده صنایع مواد غذایی، صنایع چاپ و بسته بندی و کارتن سازی، صنایع بیمارستانی و داروسازی و دندانپزشکی، صنایع نقاشی، رنگ آمیزی میباشد .
میکروفیلتر کمپرسور از نظر فشارکاری به سه گروه دسته بندی میشوند.
- میکرو فیلتر 0-16 Bar
- میکرو فیلتر 50- 16Bar
- میکرو فیلتر 350- 50Bar
ساختار داخلی میکروفیلترها به چند گروه کلی تقسیم میگردند، یک نوع میکروفیلترها، میکروفیلترهای سری P است، ساختار چنین میکروفیلترهایی جهت جدا نمودن ناخالصیها و ذرات از هوای فشرده شده تا قطر 5 Micron است. میکروفیلترهای سری X به جهت جداکردن ذرهها تا قطر1 Micron از لحاظ گرد و غباری مناسبتر میباشند. میکروفیلترهای سریY جهت جدا کردن ذرههای معلقی که در هوا موجود است تا قطر0/01 میکرون متناسب میباشند. میکروفیلترهای سری A یا نوع میکروکربن جهت جداسازی ذرههای هیدروکربن تا قطر o/01 میکرون متناسب میباشند. فراموش نکنید که فیلترها هم همانند هر لوازم و قطعهی دیگری، بهتر است در فواصل زمانی مشخصی تعویض شود. هر کدام از انواع گوناگون میکروفیلترها عمر مفید معینی خواهند داشت.
میکرو فیلترها به 2 حالت کلی فلنجی و بوشنی تولید شده و به بازار عرضه میگردند و هر کدام از اینها در محدودهی خاصی از فشارات عمل میکنند. گروه اول میتواند کار در فشارهای 0 الی 16 بار را داشته باشد، گروه دوم میکروفیلترها قادرند کار در فشار 16الی 50بار را داشته باشند. گروه آخر میکروفیلترهایی میباشند که توانایی کار در فشارات 30 الی 50بار را داشتهاند.
قیمت میکروفیلتر کمپرسور
قیمت میکرو فیلتر بستگی به سایز، نوع برند و کیفیت دارد. میکروفیلتر میکروپور با حدود 4000 ساعت کارکرد قیمت خوب و مناسبی نسبت به مشابه دارا می باشد. قیمتها از حدود 5 میلیون تا 25 میلیون تومان متفاوت بوده و سایزبندی ها نیز از ظرفیت 1/2 اینچ تا 3 اینچ می باشد.
خرید میکروفیلتر کمپرسور
جهت دریافت راهنمایی و مشاوره رایگان برای خرید میکرو فیلتر کمپرسور اورجینال در برند های مطرح جهانی، با کارشناسان بادرو کمپرسور در ارتباط باشید.
ارایه کیفیت برتر و جلب رضایت مشتری هدف اصلی ماست.
با نزدیک به نیم قرن تجربه و حضور درخشان
فروش و بازاریابی تهران: 8-66687337-021 ( دو خط )
فروش و بازاریابی تبریز: 5-35514934-041 ( دو خط )
شماره تلفن واتساپ و تلگرام : 09128204891
Element Model | Flow Rate m3/hr | Connection Size | Filter Model |
---|---|---|---|
M 20 | 20 | 1/4 “ | G 20 |
M 25 | 25 | 1/2 “ | G 25 |
M 40 | 40 | 3/8 “ | G 40 |
M 50 | 50 | 1/2 “ | G 50 |
M 100 | 100 | 1/2 “ | G 100 |
M 150 | 150 | 3/4 “ | G 150 |
M 200 | 200 | 3/4 “ | G 200 |
M 250 | 250 | 1 “ | G 250 |
M 300 | 300 | 1 1/4 “ | G 300 |
M 500 | 500 | 1 1/4 “ | G 500 |
M 600 | 600 | 1 1/2 “ | G 600 |
M 851 | 851 | 2 “ | G 851 |
M 1210 | 1210 | 2 “ | G 1210 |
M 1520 | 1520 | 2 1/2 “ | G 1520 |
M 1820 | 1820 | 3 “ | G 1820 |
M 2220 | 2220 | 3 “ | G 2220 |
M 2620 | 2620 | 3 “ | G 2620 |
دانلود کاتالوگ میکروفیلتر برند میکروپور با بیش از 3000 ساعت کارکرد – حداکثر فشار کاری 20 بار
ELEMENT MODEL | CONNECTION SIZE | FLOW RATE (m3/h) | MODEL |
---|---|---|---|
M 50 MSS | 1/2″ | 50 | G 50 MSS |
M 100 MSS | 1/2″ | 100 | G 100 MSS |
M 200 MSS | 3/4″ | 200 | G 200 MSS |
M 250 MSS | 1″ | 250 | G 250 MSS |
M 600 MSS | 1 1/2″ | 600 | G 600 MSS |
M 851 MSS | 2″ | 850 | G 851 MSS |
پر فروش ترین محصولات بادرو کمپرسور

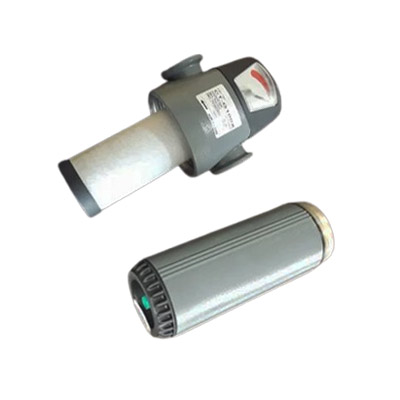

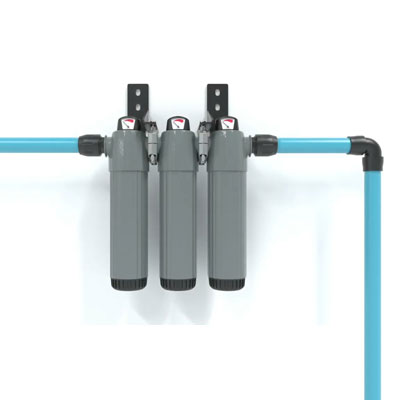

میکروفیلتر میکروپور
شرکت میکروپور سازنده انواع فیلترهای میکرونی و میکروفیلتر جهت جذب ذرات از یک میکرون تا یکصدم میکرون و توضیح اینکه میکرو فیلتر میکروپور در شرایط نرمال در حدود 4000 ساعت کارکرد دارند و به خوبی ذرات میکرونی رو حذف میکند.
- قابلیت نصب آسان
- مطابق با استاندارد جهانی
- سازگار با انواع کمپرسور اسکرو صنعتی
- سبک بودن و وزن پایین دستگاه
- دسترسی آسان به قطعات یدکی و المنت فیلتر
- تعویض آسان المنت میکرو فیلتر
لیست میکرو فیلتر 50 Bar | ساخت میکروپور ترکیه
Working Pressure Bar | Flow Rate m3/hr | Drain Port Size | Model |
---|---|---|---|
50 | 71 | 1/4 “ | HP100 |
50 | 212 | 1/2 “ | HP300 |
50 | 425 | 3/4 “ | HP600 |
50 | 595 | 1 “ | HP850 |
50 | 850 | 1 “ | HP1200 |
50 | 1600 | 1 1/2 “ | HP1600 |
50 | 2500 | 2 “ | HP2500 |
50 | 3000 | 2 1/2 “ | HP3000 |
لیست میکرو فیلتر 350 Bar | ساخت میکروپور ترکیه
Max Working Pressure Bar | Flow Rate | Drain Port Size | Model |
---|---|---|---|
350 | 102 | 1/4 “ | HGH100 |
350 | 298 | 1/2 “ | HGH300 |
350 | 595 | 3/4 “ | HGH600 |
350 | 850 | 1 “ | HGH850 |
350 | 1190 | 1 “ | HGH1200 |
350 | 2240 | 1 1/2 “ | HGH1600 |
350 | 3500 | 2 “ | HGH2500 |
350 | 4200 | 2 1/2 “ | HGH3000 |
میکرو فیلتر فلنج دار میکروپور
مزایای میکروفیلتر میکروپور سری فلنج دار
- المنت ها با سیستم میله اتصال مونتاژ می شوند
- دو درین شناور خارجی برای حداکثر زهکشی
- طراحی منحصر به فرد برای منطقه قبل از جداسازی
- طراحی قوی جوش داده شده
- مخازن CE و ASME موجود است
- طراحی برای تغییر آسان المنت از فلنج بالا
درین شناور خارجی
- تخلیه خارجی Mikropor برای حذف تراکم مایع طراحی شده است
- از نقاط جمع آوری در یک سیستم هوای فشرده
- پوشش پودری اپوکسی بادوام و داخلی مقاوم در برابر خوردگی
- پوشش آنودایز برای عمر طولانی تر
Working Pressure Bar | Flow Rate m3/hr | Inlet / Outlet port size | Model |
---|---|---|---|
14 | 2500 | DN80 | F2500 |
14 | 3200 | DN100 | F3200 |
14 | 4300 | DN100 | F4300 |
14 | 6500 | DN150 | F6500 |
14 | 8500 | DN150 | F8500 |
14 | 11000 | DN200 | F11000 |
14 | 14000 | DN200 | F14000 |
14 | 17000 | DN250 | F17000 |
14 | 21000 | DN300 | F21000 |
14 | 25500 | DN350 | F25500 |
14 | 30000 | DN350 | F30000 |
E | D | C | B | A | Model |
---|---|---|---|---|---|
650 | 747 | 277 | 1287 | 450 | F2500 |
650 | 767 | 277 | 1317 | 450 | F3200 |
650 | 769 | 279 | 1344 | 530 | F4300 |
650 | 796 | 331 | 1425 | 580 | F6500 |
650 | 798 | 333 | 1439 | 650 | F8500 |
650 | 825 | 365 | 1504 | 750 | F11000 |
650 | 833 | 383 | 1545 | 800 | F14000 |
650 | 862 | 417 | 1583 | 850 | F17000 |
650 | 887 | 447 | 1680 | 850 | F21000 |
650 | 917 | 487 | 1778 | 850 | F25500 |
650 | 917 | 487 | 1778 | 850 | F30000 |
Activated Carbon | Oil Removal | General Purpose | Pre Filtering | Specifi cations |
---|---|---|---|---|
A | Y | X | P | Grade |
0.01 | 0.01 | 1 | 5 | Partical Removal (Micron) |
0.003 | 0.01 | 0.5 | 5 | Max. Oil Carryover at 21 C (mg/m3) |
25 | 80 | 80 | 80 | Max. Working temperature |
80 | 100 | 80 | 40 | Initial Pressure Loss (mbar) |
700 | 700 | 700 | 700 | Pressure Loss For element change (mbar) |
Metal SS | White | White | White | Element colour code |
میکرو فیلتر میکروپور سری GO
فیلترهای هوای فشرده سری Mikropor GO جدید (علاوه بر سری G) برای جایگزینی آسان المنت برای پاکسازی تا حد صفر طراحی شده اند.
فیلترهای هوا دارای چهار درجه کارایی هستند که آلاینده ها به کوچکی اندازه 0.01 میکرون تا 290 psi (20 بار) – اندازه لوله های 1/4 اینچ تا 3 اینچ NPT/BSP را حذف می کنند. تخلیه خودکار شناور محافظت شده و استاندارد نیز (روزانه 2 میلی متری) برای حذف بهینه و مطمئن مایعات آلاینده ها می باشد.
این فیلتر هوای فشرده دارای آلومینیوم بدون تخلخل و پوشش پودری اپوکسی بادوام، همراه با پوشش داخلی مقاوم در برابر خوردگی برای عمر طولانی می باشند.
میکروفیلتر هوای فشرده میکروپور سری GO، مطابق با PED و مطابق با استانداردهای ISO 8573 مربوطه عمل می کند.
ویژگی های المنت
از 1 میکرون تا 0.01 میکرون. بادوام، ساخت المان و لایه تخلیه کارآمد عملکرد مداوم را تضمین می کند، با فواصل بهینه تغییر المنت. المنت ها نیز به راحتی با کلیپس های هد قابل تعویض هستند.
Working Pressure Bar | Flow Rate m3/hr | Connection Size | Model |
---|---|---|---|
20 | 20 | – | GO20 |
20 | 40 | – | GO40 |
20 | 25 | “1/4 | GO25 |
20 | 50 | “1/4 | GO50 |
20 | 100 | “3/8 | GO100 |
20 | 150 | “1/2 | GO150 |
20 | 200 | “3/4 | GO200 |
20 | 250 | “3/4 | GO250 |
20 | 300 | “1 | GO300 |
20 | 500 | “1/4 1 | GO500 |
20 | 600 | “1/4 1 | GO600 |
20 | 851 | “1/4 1 | GO851 |
20 | 1210 | “2 | GO1210 |
20 | 1520 | “2 | GO1520 |
20 | 1820 | “1/2 2 | GO1820 |
20 | 2220 | “3 | GO2220 |
20 | 2700 | “3 | GO2700 |
E | D | C | B | A | Model |
---|---|---|---|---|---|
100 | 175 | 193 | 45 | 75 | GO20 |
100 | 175 | 193 | 45 | 75 | GO40 |
125 | 192.5 | 214.5 | 45 | 102 | GO25 |
125 | 192.5 | 214.5 | 45 | 102 | GO50 |
165 | 230.5 | 252.5 | 45 | 102 | GO100 |
205 | 270.5 | 297.5 | 45 | 123 | GO150 |
265 | 334.5 | 361.5 | 45 | 123 | GO200 |
315 | 374.5 | 401.5 | 45 | 123 | GO250 |
365 | 422.5 | 458 | 45 | 123 | GO300 |
395 | 452.5 | 488 | 45 | 123 | GO500 |
440 | 497.5 | 533 | 45 | 123 | GO600 |
495 | 581 | 622.5 | 45 | 160 | GO851 |
565 | 651 | 692.5 | 45 | 160 | GO1210 |
445 | 669 | 725.5 | 45 | 194 | GO1520 |
565 | 808 | 865 | 45 | 194 | GO1820 |
615 | 863 | 919.5 | 45 | 194 | GO2220 |
695 | 1007 | 1063.5 | 45 | 194 | GO2700 |
Activated Carbon | Oil Removal | General Purpose | Pre Filtering | Specifi cations |
---|---|---|---|---|
A | Y | X | P | Grade |
0.01 | 0.01 | 1 | 5 | Partical Removal (Micron) |
0.003 | 0.01 | 0.5 | 5 | Max. Oil Carryover at 21 C (mg/m3) |
25 | 80 | 80 | 80 | Max. Working temperature |
80 | 100 | 80 | 40 | Initial Pressure Loss (mbar) |
700 | 700 | 700 | 700 | Pressure Loss For element change (mbar) |
Metal SS | White | White | White | Element colour code |
میکروفیلتر سری MC
CONNECTION | CAPACITY | MODEL |
---|---|---|
1/2″ | 1.2m30.1ppm | MCA12 |
1/2″ | 1.2m30.01ppm | MCP12 |
3/4″ | 1.6m30.1ppm | MCA16 |
3/4″ | 1.6m30.01ppm | MCP16 |
1″ | 3.6m30.1ppm | MCA36 |
1″ | 3.6m30.01ppm | MCP36 |
1,1/2″ | 6.0m30.1ppm | MCA60 |
1,1/2″ | 6.0m30.01ppm | MCP60 |
2″ | 8.5m30.1ppm | MCA85 |
2″ | 8.5m30.01ppm | MCP85 |
2″ | 12m30.1ppm | MCA120 |
2″ | 12m30.01ppm | MCP120 |
اجزای تشکیل دهندهی میکروفیلتر هوا
میکروفیلترها از بخشهای گوناگونی تشکیل شدهاند که هر کدامشان وظیفهای مخصوص بهخودشان را دارند. یکی از این بخشها گیج میباشد که تایم تعویض المنتها را اعلام میکند. قطعهی بعدی میکروفیلترها ، اتودرینها میباشند، اتودرینها، وظیفهی خطیر خارج نمودن هرگونهی رطوبتی و همینطور ذرههای گرد و غباری از هوای فشرده را به عهده خواهد داشت. آخرین قسمت تشکیل دهندهی میکروفیلترها، خروجیها و ورودیهای هوای فشرده میباشد که با اندازههای ½ تا 3 اینچ تولید شده و عرضه میگردند.
برای درک بهتر اینکه هوای خارج شده از کمپرسورهای باد بایستی تا چه اندازه تمیز باشند، بایستی کاربرد و همچنین چگونگی فرایندی که از هوای فشرده شده استفاده میگردد را بشناسد و ارزیابی نماید. اگر چه تمامی کارآییها و فرآیندهایی که از دستگاههای کمپرسور هوا استفاده میگردد به سطح یکنواختی از خشک کنهای هوا برای تصفیه احتیاج ندارند، به این علت داشتن چنین اطلاعاتی، نخستین قدم در انتخاب درست فیلترهای کمپرسور باد میباشد. هوای فشردهای که مورد استفاده جهت عملیات پنوماتیکی میباشند، معمولا قادر است بوسیلهی یک میکروفیلتر ذرهای خشکی که استاندارد است و احتمال تصفیهی 1 یا 0.01 میکرون را دارا میباشد، ساپورت شوند ولی چنانچه پروسهی شما به OSHA و منحدم کردن بخارهای روغن نیاز داشته باشد، بایستی میکروفیلتر ذغال نوع اکتیو را داشته باشید. منبع این آلاینده هایی که در سیستم هوای فشرده وجود دارد امکان دارد از هوای محیط دستگاه باشد.
المنت میکرو فیلتر هوای فشرده
المنت داخلی میکروفیلتر کمپرسور از نظر نوع الیاف و مش و پوسته آن آلومینیومی بوده و به این شکل دسته بندی می شوند:
- پری فیلترها P برای جدا سازی ناخالصی ها و ذرات معلق درشت تا قطر 5 Micron در هوای فشرده
- نوع اولیه X برای جدا سازی ذرات تا قطر 1 Micron ذرات معلق (گرد و غبار)
- نوع ثانویه Y برای جدا سازی ذرات تا قطر 0/01 Micron (ذرات روغن)
- نوع کربن اکتیو A برای جداسازی ذرات هیدرو کربن تا قطر 0.01 (ناخالصی ها و تسویه بو هوا )
درایر تبریدی – لطفا کلیک نمایید.
Activated Carbon | Oil Removal | Genral Purpose | Pre Filtering | مشخصات |
A | Y | X | P | Grade |
---|---|---|---|---|
0.01 | 0.01 | 1 | 5 | جذب ذرات – Micron |
0.003 | 0.01 | 0.5 | 5 | Max. Oil carryover at 21 C |
25 | 80 | 80 | 80 | Max working temperature C |
80 | 100 | 80 | 40 | Intial pressure loss mbar |
700 | 700 | 700 | 700 | Pressure foe loss element change |
Metal SS | White | White | White | Element Colour |
میکرو فیلتر کمپرسور باد چه کاربردهایی دارد؟
ممکن است برایتان سوال پیش آید که اصلا میکروفیلتر کمپرسور چه کاربردی دارد به چه درد کارخانه دار می خورد؟ یکی از کاربردهای مهم، کاهش دهنده آلاینده های هوا است زیرا در محیط های صنعتی و کارخانه جات ها، میلیون ها ذره آلاینده وجود دارد.
البته برخی از مواد هم هستند که از اکسید شدن لوله ها بوجود می آیند. این مواد حاصله جداره داخلی لوله ها را مسدود کرده و راندمان دستگاه را کاهش می دهند و به مرور زمان دستگاه را خراب می کنند. به همین دلیل وجود یک دستگاه میکروفیلتر کمپرسور در هر کارخانه الزامی است.
همچنین این دستگاه در محیط هایی همچون سیستم رنگ پاشی airlessایرلس، کارخانجات تولیدی، صنایع غذایی و صنایع دارویی، صنعت چاپ و صنایع ساخت قطعات نظامی مورد استفاده قرار می گیرند.
میکروفیلتر کمپرسور چه مزایایی دارد؟
یکی از مزیت های فوق العاده ای که میکروفیلتر کمپرسور دارد، سازگاری با انواع روغن کمپرسور است. همچنین می توان آن را بدون هیچ مشکلی نصب و تعویض کنید. البته فراموش نکنید که در ابتدای کار بدون اطلاعات و مشورت با مشاور و متخصص، نسبت به نصب و تعویض اقدام نکنید. اما در ماه های بعدی نیازی به آمدن فنی کار نیست.
این دستگاه با انواع کمپرسور های خارجی و داخلی و حتی سیستم هوای فشرده سازگاری دارد. عمر طولانی تری دارد و تحمل فشار بسیاری دارد. همچنین با کلیه استانداردهای جهانی مطابقت می کند. شاید به عنوان یک خریدار نگران طول عمر دستگاه باشید، توصیه می شود که از وسیله ای استفاده کنید که جنس آن آلومینیوم باشد زیرا این حالت موجب شده تا با عمر المنت افزایش یابد و از بوجود آمدن پوسیدگی لوله ها و قطعات فلزی جلوگیری شود.
به علاوه مایعاتی مانند آب و روغن، گرد و غبار و ذرات معلق در هوا به طور حتم حذف خواهند شد و شرایط کاری و سرویس دهی بهتر صورت خواهد گرفت. با انتخاب دستگاه میکروفیلتر کمپرسور تعمیرات نابهنگام و بیهوده کم می شود و میزان بهره وری در سایر وسایل افزایش خواهد یافت. با توجه به شرایط بوجود آمده نیز، هزینه های عملیاتی نیز کم می شوند و کیفیت محصولات نیز توسعه می یابند. البته قابلیت نصب نشانگر اختلاف فشار ورودی با خروجی و شیر برقی اتومات برای خارج کردن روغن فراهم می گردد.
میکروفیلتر روغن
جهت کارکرد صحیح فیلترها میبایست به صورت دوره ای آنها تعویض شوند.
علایمی موجود میباشند که ما را مطلع مینمایند زمان عوض کردن فیلترها میباشد. بوجود آمدن تغییر در جریان هوای خارج شده و همچنین سریع اشباع شدن فیلترها دو موردی میباشد که از مهمترین علامتها ی انقضای فیلترها است.
جهت طولانی نمودن عمر دستگاه کمپرسور و بالا بردن کیفیت کار بایستی یک برنامه ی خاص جهت نگه داری و تعمیر سیستم کمپرسور آماده نماییم. چنانچه روزانه و در شیفتهای طولانی تر از کمپرسور استفاده نماییم بایستی میزان رسیدگی به آن را نیز بیشتر نماییم. این رسیدگی عبارتند از تمیز نمودن قطعه های مختلف کمپرسور، روغنکاری در قسمتهایی که احتیاج به روغنکاری دارد، تخلیه ی فیلترها و عوض کردن انها به شکل دوره ای است.
میکروفیلتر اولیه و ثانویه
برای اینکه با کار با میکروفیلتر کمپرسور بهتر آشنا شوید، باید انواع آن را به خوبی بشناسید. یکی از آن ها میکروفیلتر اولیه کمپرسور است که با نام Pre Filter شناخته شده و توانایی جذب گرد و غبار تا 0.1 میکرون را در خود دارد. دومین نوع که میکروفیلتر ثانویه نامیده می شود توانایی دریافت ذرات آب و غبار را تا 0.01 میکرون دارد و با نام Second Filter در سطح بین الملل اعتبار دارد.
البته یکی دیگر از انواع، DUST Filter نامیده می شود که تا 5 میکرون می تواند گرد و غبار را در خود جذب کند. البته خالی از لطف نیست که با نوع Optional Activated Carbon Filter یا میکروفیلتر کربن فعال کمپرسور آشنا شوید، این نوع کارایی و راندمان دستگاه را بالا می برد و کیفیت کار را نیز افزایش می دهد.
اما فراموش نکنید که هر کدام از انواع میکروفیلتر کمپرسور باید در زمان مشخص شده چک و بررسی گردند. هر ماه باید این اتفاق بیفتد و در فواصل زمانی معین شده ، المنت میکروفیلتر تعویض شود. برای انجام اینکار باید به برند هم توجه شود. زیرا زمان تعویض هر برند ممکن است متفاوت باشد.
