بوستر کمپرسور
بوستر کمپرسور يا همان مبدل كمپرسور فشار قوي، وسیله ای است برای بالا بردن فشار کاری کمپرسور اسکرو به 30 بار و 40 بار یا بیشتر، که هواي فشرده کمپرسور را تا فشار بالا متراكم مي سازد.
از اين دستگاه معمولا براي بالا بردن فشار در سیستم هوای فشرده بکار می رود و همچنين براي جبران افت فشار لوله هاي طويل نيز كاربرد دارد، با بالا رفتن فشار توسط بوستر، توان مورد نياز براي كمپرسورها افزايش می یابد، ميزان تراكم در بوستر كمپرسورها ممکن است در يك يا چند مرحله بوجود آید.
بوستر کمپرسورها معمولا جهت افزایش دادن فشار در مخازن اصلی کمپرسورهای هوا کاربرد دارد، چنین بوسترهایی برای بالا بردن فشار بیش از 7 بار پاسکال طراحی شده است اما برخی از کمپرسورها احتیاج به افزایش فشار تا 40 بار و برخی دیگر تا 350 بار را دارند، در این‌گونه موارد استفاده از چند بوستر کوچک در مسیرها، مقرون به صرفه نمی‌باشد. بکارگیری بوسترهایی که بتوانند در یک مرحله، تمام عملکرد افزایشی فشار را داشته باشد در اغلب موارد با صرفه‌تر است. اکثر بوستر کمپرسورها دارای الکتروموتور با کیفیت بالا هستند که در سیستمهای کمپرسورهای اسکرو و یا رفت و برگشتی معکوس به کار می‌روند.
بوستر کمپرسور برند DALGAKIRAN ترکیه سری DBK
کمپانی dalgakiran ترکیه با بوستر کمپرسور سری DBK، هوای ورودی به کمپرسور با فشار 7-13 بار را تا فشار کاری 40 بار افزایش میدهد و سالهاست با موفقیت در صنایع فراوانی مورد استفاده قرار گرفته است.
موتور اصلی و سیستم درایو
- سیستم مشتق تسمه قرقره
- قرقره چدنی از نوع فن مخصوص طراحی شده است
- سیستم کشش آسان تسمه
سیستم های ایمنی
- سیستم کنترل هوای ورودی
- سوئیچ فشار بالا
- شیر تخلیه دستی
- شیر چک یکپارچه روی هوا
- خط خروجی
- کوره محفظه قرقره تسمه
- مانومتر فشار خروجی
- شیر فشار بالا
سایر ویژگی های بوستر دالگاکران
- سیستم تخلیه خودکار برای شروع بدون بار
- بلبرینگ با عمر طولانی
- رادیاتور خنک کننده هوای خروجی
- گزینه های عملیاتی بارگذاری شده - بدون بار
- فیلتر مکش هوا و صدا خفه کن برای تخلیه
- سیستم روغن کاری با میله همزن
- سطح سنج روغن
- سیستم تخلیه ویژه برای جلوگیری از نشتی روغن از طریق شیر دمنده
Technical Space DBK Series - Dalgakiran Turkey
|
Model |
min pressure |
max pressure |
m3/min |
kw/hp |
connection size |
|---|---|---|---|---|---|
|
DBK 10 |
15 |
40 |
2.10 |
7.5/10 |
1" |
|
DBK 15 |
15 |
40 |
2.45 |
11/15 |
1" |
|
DBK 20 |
15 |
40 |
3.71 |
11/15 |
1" |
|
DBK 25 |
15 |
40 |
4.90 |
18.5/25 |
1 1/4" |
|
DBK 30 |
15 |
40 |
5.56 |
22/30 |
1 1/4" |
|
DBK 40 |
15 |
40 |
6.68 |
30/40 |
1 1/4" |
مزایای بوستر دالگاکران ترکیه
- خشک کن هوا با فشار بالا
- مخزن هوای فشار قوی ساخته شده از
- گواهینامه CE P265GH
- فولاد ظروف تحت فشار (EN 286-1)
- سیستم فیلتر هوا با روغن گیر
- گزینه روغن درجه غذایی
- موتور اصلی با کلاس راندمان IE4
Dimensions of the DBK series - Dalgakiran Turkey
|
Model |
Lenght |
Width |
Height |
Weight (kg) |
|---|---|---|---|---|
|
DBK 10 |
1286 |
825 |
753 |
268 |
|
DBK 15 |
1286 |
825 |
753 |
285 |
|
DBK 20 |
1357 |
820 |
758 |
300 |
|
DBK 25 |
1423 |
874 |
736 |
345 |
|
DBK 30 |
1423 |
881 |
736 |
390 |
|
DBK 40 |
1423 |
972 |
736 |
426 |
کاتالوگ بوستر کمپرسور DALGAKIRAN ترکیه
برترین برندها در سیستم هوای فشرده
بوستر کمپرسور فشار قوی سری BHS
- طراحی شده برای مصارف طولانی و عمر کارکرد بالا
- تولید در ۹ مدل مختلف
- استفاده از بهترین مواد اولیه جهت ساخت
- طراحی خاص سیستم سوپاپها
- مجهز به درجه گیج فشار قوی
- استفاده از بلبرینگهای مرغوب
- با عمر مفید بالا
- دارای فن خنک کننده
- تامین آسان قطعات یدکی
- نوع انتقال قدرت به کار گرفته شده در بوستر کمپرسور فشار قوی سری BHS، کوپل تسمه ای می باشد.
- بوستر کمپرسور هوا BHS دارای سیستم ایرکولر (افترکولر) مجزای هوا خنک می باشد.
- چیدمان واحد هواساز (Airend) و متعلقات بصورت یکپارچه روی شاسی در نظر گرفته شده است.
- دارای کلیه شیرآلات مربوطه، شامل شیر یکطرفه با کیفیت بالا، سوپاپ اطمینان یا پرشر سوئیچ و گیج نشانگر فشار می باشد.
- دارای تابلو برق مجزا با حفاظت الکترونیکی لازم
- قابلیت کارکرد با فشار ورودی 7، 8، 10 و 13 بار در خط هوای اصلی و فشار خروجی تا 40 بار
بوستر کمپرسور فشار قوی 40 بار bhs - حداکثر فشار کارکرد 40 بار
|
model |
توان الکتروموتور (kw) |
توان الکتروموتور (hp) |
x(13 bar) |
x(10 bar) |
x(7.5 bar) |
x(5 bar) |
|---|---|---|---|---|---|---|
|
BHS 11 |
11 |
15 |
15 |
3.674 |
2.080 |
1.611 |
|
BHS 15 |
15 |
20 |
20 |
4.312 |
2.490 |
1.858 |
|
BHS 18 |
18.5 |
25 |
25 |
6.504 |
3.711 |
2.626 |
|
BHS 22 |
22 |
30 |
30 |
8.568 |
4.947 |
3.710 |
|
BHS 30 |
30 |
40 |
40 |
9.840 |
5.623 |
4.217 |
- X : حداکثر ظرفیت هوای ورودی به بوستر در فشارهای مختلف
راهنمای ابعاد و اندازه کمپرسور فشار قوی 40 بار BHS
|
MODEL |
A |
B |
C |
D |
E |
INLET |
OUTLET |
|---|---|---|---|---|---|---|---|
|
BHS 11 |
1400 |
600 |
730 |
120 |
630 |
1" |
1" |
|
BHS 15 |
1400 |
600 |
730 |
120 |
630 |
1" |
1" |
|
BHS 18 |
1400 |
600 |
780 |
120 |
630 |
1.1/4" |
1.1/4" |
|
BHS 22 |
1400 |
600 |
780 |
120 |
630 |
1.1/4" |
1.1/4" |
|
BHS 30 |
1400 |
610 |
780 |
130 |
630 |
1.1/2" |
1.1/2" |
کاتالوگ بوستر کمپرسور 40 بار

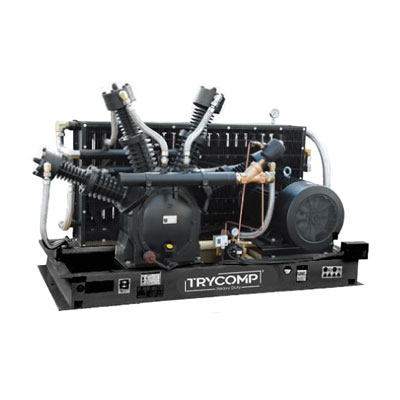

بوستر کمپرسور فشار قوی TRYCOMP ترکیه
بوستر کمپرسور فشار قوی 40 بار TRYCOMP سری THC از نوع رفت و برگشتی (پیستونی) بوده و قابلیت اطمینان و عملکرد بالا خود را حتی در شرایط سخت نیز ثابت کرده است.
بوستر TRYCOMP سری THC به طور گسترده در صنایع تولید برق، نفت و گاز، فیبر کربن، راه اندازی موتور دیزل اضطراری، ایستگاه های پر کردن هوای فشرده، آزمایش انفجار، اتاق های فشار هیدرولیک و بخش قالب گیری ضربه ای PET در حال رشد برای مواد غذایی و نوشیدنی، دارویی و سایر کاربردهای صنعتی مدرن مورد استفاده قرار میگیرد.
کمپرسورهای هوا به عنوان واحدهای هواخنک، چند مرحله ای و با صفحه پایه طراحی شده اند که در محدوده توان 2.2 کیلو وات تا 30 کیلو وات با فشار تخلیه تا 400 بار در دسترس هستند.
تفاوت بوستر کمپرسور و کمپرسور فشار قوی
تفاوت اصلی بین کمپرسورهای بوستر و فشار قوی عمدتاً به فشار ورودی به مرحله اول تراکم آنها مرتبط است که در کمپرسورهای فشار قوی، مکش از فشار یک اتمسفر جو تا حداکثر فشار ۴۰ اتمسفر در دو مرحله تراکم حاصل می گردد، در صورتی که در بوستر کمپرسورها فشار مکش بوستر دیگر از فشار اتمسفریک نمی باشد و از فشار خط هوای تولیدی توسط کمپرسور اسکرو یعنی ۱۳،۱۰،۸ بار مکش انجام می پذیرد.
همچنین با توجه به اینکه نسبت فشار تراکم در بوستر کمپرسورها کمتر از کمپرسورهای فشار قوی است لذا اندازه سیلندرها و سایز پیستونها در بوستر کمپرسورها عمدتا تیپ هستند در صورتی که در کمپرسورهای فشار قوی این سایز بندی متفاوت است. ضمنا به جهت فشار ورودی تفاوت در ورودی بوستینگ ها دبی بیشتری در این کمپرسورها مکش میگردد در حالی که در کمپرسورهای فشار قوی دبی کمتری قابل حصول است.
نحوه عملکرد بوستر کمپرسور
بوستر کمپرسور اکثرا در کمپرسور اسکرو هایی که با روغن کار میکنند، استفاده می‌شوند. سیستم روغنکاری اجباری در این سیستمها موجب میگردد همواره حرکت پیستونها سریعتر انجام شود، همینطور دمای ورودی و یا خروجی با استفاده از این بوستر کمپرسورها کاهش میابد و این کار موجب کاهش استهلاک در مسیر میگردد.
خرید بوستر کمپرسور اغلب برای مسیرهایی انجام میگیرد که فشار کاری مابین 3 تا 12 پاسکال دارند و بایستی این فشار تا حدود 40 بار یا بیشتر از آن افزایش یابد. این دستگاهها به کمپرسورها اجازه میدهد در شرایط بد جوی که موجب کاهش بازده کمپرسور اسکرو یا روتاری میگردد فعالیت نماید. جهت ساخت هر کدام از این بوسترها از استانداردهای بین‌المللی استفاده میگردد. کنترل کیفی در زمان ساخت این بوسترها حایز اهمیت است. انتخاب قطعات با تستهای اطمینان از کیفیت جهت طراحی بوستر کمپرسورها ضرورت دارد.
نحوه اتصال بوستر کمپرسور در سیستم هوای فشرده
اجزا پیشنهادی جهت استفاده در سیستم هوای فشرده همراه با بوستر کمپرسور:
- میکروفیلتر فشار قوی
- مخزن هوای فشرده فشار قوی
- تله آبگیر فشار قوی
- درایر خشک کننده هوای فشار قوی
قيمت بوستر كمپرسور
قيمت بوستر كمپرسور با توجه به نوع و برند هواساز آن تعیین میگردد از بهترین و به صرفه ترین برند های هواساز بوستر میتوان به Dalgakiran ترکیه اشاره کرد که به صورت دو سیلندر و سه سیلندر می باشد که حدود قیمت آنها از 270 میلیون تومان شروع و تا 600 میلیون تومان متغیر می باشد.
خرید بوستر
اگر شما نیز قصد خرید بوستر کمپرسور را دارید با کارشناسان بادرو در تماس باشید تا ضمن دریافت مشاوره تخصصی جهت انتخاب بهترین نوع بوستر با توجه به نیازتان و استعلام قیمت به روز محصول، با تخفیف ویژه بادرو، سفارش خود را ثبت کنید.
شماره واتساپ: 09128204891
شماره تماس دفتر تهران:
۰۲۱-۶۶۶۰۹۳۴۵
۰۲۱-۶۶۶۸۷۳۳۷
۰۲۱-۶۶۶۸۷۳۳۸
شماره تماس دفتر تبریز:
۰۴۱-۳۵۵۱۴۹۳۴
۰۴۱-۳۵۵۱۴۹۳۵
راه های ارتباطی آنلاین
- ارتباط آنلاین با کارشناسان در واتساپ بادرو کمپرسور
- ارتباط آنلاین با کارشناسان در تلگرام بادرو کمپرسور
- شماره ارتباطی روبیکا: 09214168650
درایر فشار قوی
درایر تبریدی میکروپور سری MK HP با فشار بالا، یک طراحی ارتباط 100٪ فوق العاده کارآمد بین مدارهای هوا و مبرد ایجاد می کند و عملکردی پیشرفته و راندمان خنک کننده عالی را ارائه می دهد و بهترین گزینه برای از بین بردن رطوبت موجود در هوای فشرده حاصل از بوستر کمپرسور فشار قوی می باشد. طراحی پیشرفته 3 در 1 دارای فشار دیفرانسیل بسیار کم است که باعث صرفه جویی قابل توجهی در مصرف انرژی می شود. مبدل حرارتی 3 در 1 فشرده شده باعث کم شدن حجم و ابعاد درایر شده و فضای مورد نیاز برای آن را کاهش می دهد. Mikropor انواع خشک کن های 3 در 1 مجهز به مبدل حرارتی 3 در 1 را برای برآورده کردن طیف کاملی از ظرفیت و توان مورد نیاز ارائه می دهد.
- مبدل حرارتی هوا/هوا (اکونومایزر)
- مبدل حرارتی هوا/مبرد (اواپراتور)
- تله آبگیر
لیست درایر تبریدی میکروپور فشار قوی سری MK HP
|
Model |
Flow (m3/h) |
Voltage |
Connection Size |
|---|---|---|---|
|
MK HP 50 |
50 |
230V/1 |
3/4" |
|
MK HP 90 |
90 |
230V/1 |
3/4" |
|
MK HP 150 |
150 |
230V/1 |
3/4" |
|
MK HP 220 |
220 |
230V/1 |
3/4" |
|
MK HP 300 |
300 |
230V/1 |
1 1/4" |
|
MK HP 400 |
400 |
230V/1 |
1 1/4" |
|
MK HP 500 |
500 |
230V/1 |
1 1/4" |
|
MK HP 575 |
575 |
230V/1 |
1 1/4" |
|
MK HP 775 |
775 |
230V/1 |
1 1/4" |
|
MK HP 910 |
910 |
230V/1 |
1 1/4" |
|
MK HP 1000 |
1000 |
230V/1 |
2" |
|
MK HP 1160 |
1160 |
230V/1 |
2" |
|
MK HP 1500 |
1500 |
230V/1 |
2" |
|
MK HP 1600 |
1600 |
400V/3 |
2" |
|
MK HP 1800 |
1800 |
400V/3 |
2" |
|
MK HP 2200 |
2200 |
400V/3 |
2 1/2" |
|
MK HP 2500 |
2500 |
400V/3 |
2 1/2" |
|
MK HP 2700 |
2700 |
400V/3 |
2 1/2" |
|
MK HP 3000 |
3000 |
400V/3 |
2 1/2" |
|
MK HP 3300 |
3300 |
400V/3 |
2 1/2" |
|
MK HP 3600 |
3600 |
400V/3 |
2 1/2" |

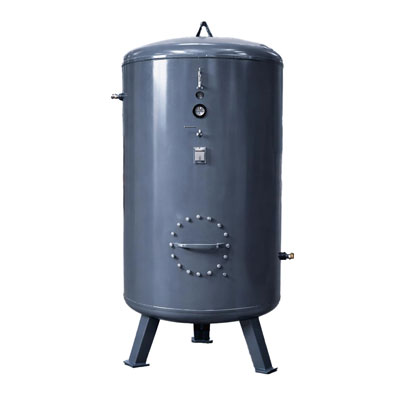

مخزن فشار قوی
مخزن فشار قوی معمولا در فشارهای کاری 20 ، 30 و 40 بار تولید و عرضه میگردد، این نوع مخازن در صورت نیاز با گواهی استاندارد ایران ساخته شده و گواهی نیز ارائه میگردد، در هنگام سفارش این نوع مخزن ها باید توجه شود که متریال و جوش آن تخصصی و استاندارد باشد.
ویژگی های مخزن فشار قوی استاندارد بادرو کمپرسور:
- ساخت و طراحی مخزنهای استاندارد مطابق کد ASME Sec. III DIV.1 است.
- جنس ورق و کله‌گی مخزنها از فولاد SA 516 Gr. 70 فلنجها A105 و نازلها A106 Gr.B هستند.
کله‌گی مخزنها از نوع Elliptical 2:1 هستند. - بر روی همه‌ی مخزنهای استاندارد تولیدی، عمل بازرسی که شامل تست کردن مواد نافذ (PT) و رادیوگرافی (RT) و یا هیدرواستاتیک (HT) طبق استاندارد ASME انجام میگیرد.
- همه‌ی مخزنهای استاندارد نسبت به سایز، مجهز به Manhole یا Handhole مناسب با استاندارد ASME هستند.
- همه‌ی نازلهای 2 و بالاتر و همینطور ManHole یا HandHole ها که دارای ورقه‌ی تقویتی از نوع جنس SA516 Gr.70 و اندازه و اجرای مورد تایید استاندارد ASME هستند.
- دارای گواهی و پلاک استاندارد از شرکت بازرسی کیفیت و استاندارد ایران
- دارای سوپاپ اطمینان برنجی دنده ای
- دارای گیج فشار متناسب با فشار مخزن
- دارای اتودرین با سایز متناسب با مخزن
محصولات مرتبط بادرو
عذرخواهی میکنم بوستر کمپرسورها رادیاتور روغن دارن جهت خنک کاری؟
سلام و عرض ادب خدمت شما
بله یکی از اجزا داخلی بوستر کمپرسور، رادیاتور روغن می باشد.
