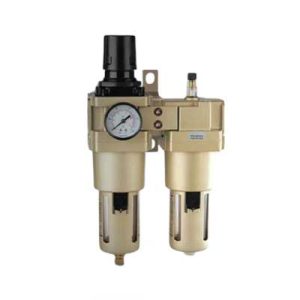

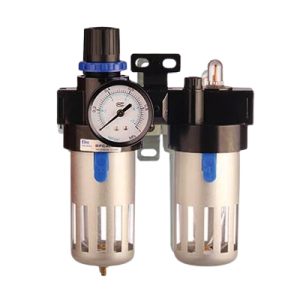

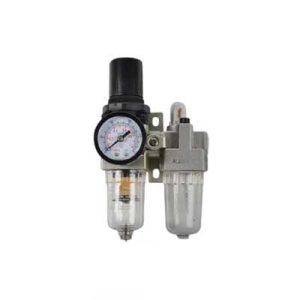

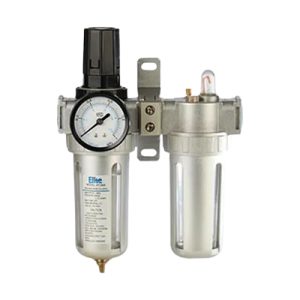

واحد مراقبت پنوماتیک

قیمت واحد مراقبت کمپرسور

از آنجایی که قیمت‌ها به تغییرات نرخ بازار بستگی دارد، مجموعه بادرو کمپرسور سعی دارد تا جایی که می‌تواند قیمت‌ها را افزایش ندهد اما در حالت کلی قیمت واحد مراقبت کمپرسور به عوامل بسیاری همچون کیفیت ساخت بدنه، نوع فیلتر که نمدی یا فلزی است، مدل ظاهری اجزا، مهمترین بخش که المنت فیلتر است و همچنین میکرون‌بندی کار و برند محصول بستگی دارد.

 مراقبت کمپرسور هوا

موجود بودن این دستگاه در سیستمهای بادی ضروری می‌باشد. واحدهای مراقبت کامل اغلب دارای سه بخش می‌باشند اما واحد مراقبت‌های دو بخشی دارای فشار شکن، فیلتر رطوبت گیر هستند و بصورت تکی نیز در بازار موجود هستند. از واحدهای مراقبت دو  بخشی اغلب جهت ماشین‌آلات و ابزارآلاتی که احتیاج به روغن نداشته باشند، به کار می‌روند. واحدهای مراقبت از اجزایی که در زیر به آنها اشاره می‌کنیم تشکیل شده است:

• فیلترهای رطوبت

هوایی که از کمپرسور هوا ارسال می‌شود معمولا دارای رطوبت است و عامل رطوبت بزرگ‌ترین و مهمترین دشمن ابزارهای بادی بوده است. فیلترهای  رطوبتی، از انتقال دادن آب به همراه هوا به قسمت داخل ابزارهای بادی پیشگیری می‌نماید. و همواره مخازن فیلترهای رطوبتی را تخلیه می‌نماید.

• واحدهای فشار شکن

هوای فشرده شده‌ی خروجی از دستگاههای کمپرسور هوا پیش از ورود به ابزارهای بادی بایستی دارای فشار مشخصی باشند. تنظیم کردن حجم ورودی از این هوای فشرده به عهده‌ی فشار شکن می‌باشد. ابزارهای بادی که با فشار هوای PSI90 می‌باشند، اغلب بیشترین راندمان را خواهند داشت.

• واحدهای روغن

وظیفه‌ی این قسمت در کمپرسورهای هوا، تزریق نمودن روغن به داخل ابزارهای بادی می‌باشد. موجود بودن روغن جهت روان‌کننده‌ی حرکتی، به عنوان عامل کاهش‌خوردگی ویا کم نمودن هرگونه اصطکاک مابین قطعه‌های ابزارها و ماشینهای مکانیکی ضروری هستند. چنانچه ابزارآلات بادی دارای روان‌کننده‌ی روغن نباشد سریعا دچار خرابی و فرسودگی خواهند شد. رویه‌ی روغن‌کاری در چنین سیستمهایی به این شکل است که این عمل به داخل دستگاه انجام می‌شود.

دستگاه رطوبت گیر کمپرسور جهت حذف کردن قطره‌های آب از هوای خارج شده از مخزن هوای فشرده است. هوای درون مخازن کمپرسور قطرات ترکیب شده‌ی زیادی دارند و در مخازن همه‌ی کمپرسورها  آب جمع می‌گردد. که این آبها همراه با هوای مرطوب وارد خطوط انتقال هوا می‌گردد و موجب می‌شود قطعه‌های صنعتی و دستگاههای پنوماتیک آسیب ببینند. جهت از بین رفتن کامل قطره‌های آب و رطوبت موجود بایستی از درایر کمپرسور (Dryer) استفاده نمود. رطوبت گیر با سرد نمودن هوا پیش از ورود به پمپهای باد موجب جدا گشتن قطرات آب می‌گردد.

ساختار بدنه‌ی رطوبت‌گیر به شکلی می‌باشد که به سادگی درهای محافظ بازگشته و میکروفیلترها براحتی عوض می‌گردد. تعیین اندازه‌ی درایر در راندمان و کارایی دستگاه اثر مستقیم داشته است. چنانچه رطوبت‌گیر صحیح انتخاب نگردد و ضعیف و کوچک باشد موجب گرم شدن بیش از اندازه‌ی درایر و کم شدن کارآیی می‌شود. در نتیجه رطوبت به طور کامل از سیستم هوای فشرده حذف نمی‌شود.

دستگاه رطوبت گیر تا میزان 16 بار هوای وارد شده را ساپورت می‌نماید و میزان حجم هواهای وارد شده 100 مترمکعب در ساعت می‌باشند و اندازه‌ی شیرهای اتصال 1/2 است. برق مورد نیاز جهت دستگاه تک فاز شهری می‌باشد.

برای تعیین اندازه‌ی دقیق رطوبت گیرها می‌توانید از ضرایب تصحیح ذکر شده  در پایین استفاده نمایید.

سایز درایر = حجم هوای کمپرسور / ضریب تصحیح دما محیط / ضریب تصحیح فشار کاری/ضریب تصحیح دمای هوای ورودی به درایر

به طور مثال یک کمپرسور 2000 لیتری را در نظر داشته باشید که در دمای محیط 30 درجه‌ی کار می‌نماید، دمای هوای وارد شده به درایر 40 درجه‌ی سانتیگراد می‌باشد و فشار کاری 6 بار می‌گردد.
