ویبره بدنه بادی

از ویبره بادی اغلب در صنایع عمرانی با سازه ها و قطعات بتونی برای تحکیم موضعی استفاده می شود. همچنین می توان از ویبراتور بادی برای فشرده سازی، فیلتراسیون و انتقال مواد گوناگون نیز استفاده کرد. با در نظر گرفتن کیفیت بالا از لحاظ مقاومت، طول عمر، ضریب بالای ایمنی و سهولت و سادگی در استفاده، ویبراتور بادی یکی از بهترین محصولات می باشد.

یکی از مزیت‌های استفاده از ویبره بدنه از نوع بادی، لرزاندن قالب بتن و بکارگیری آن در زمان آتش سوزی و برق گرفتگی است. ویبره های بادی از وزن حدود 4 کیلوگرم ضربه شروع و تا وزن 500 کیلوگرم ضربه می باشند. از برندهای مطرح در بادرو کمپرسور میتوان میلانو ایتالیا و برند GT چین را نام برد.

کمپرسور باد مورد نیاز برای این نوع ویبراتورها باید حداقل 7 بار فشار کاری داشته باشد، معمولا بستگی به سایز و نوع ویبراتور، ظرفیت 500 لیتر تا 3000 لیتر هوای فشرده برای کارکرد ویبره بادی مورد نیاز است.

ویبره بدنه بادی بتون

جهت لرزاندن قالب های بتونی در جاهایی که احتمال خطر برق‌گرفتگی یا آتش‌سوزی وجود دارد از ویبره‌ بدنه‌ بادی بتنی استفاده می‌شود.
ویبره‌های بادی بتنی با قدرت ضربه‌زنی ۱۰ کیلوگرم الی ۱۰۰۰۰ کیلوگرم وجود دارند.
ویبره‌های قالب بتونی در انواع مختلف: ویبره بدنه‌ی بادی بتنی ایرانی، ویبره بدنه‌ی بادی بتنی چینی، ویبره بدنه‌ی بادی بتنی ترکیه‌ای، ویبره بدنه‌ی بادی بتنی ایتالیایی و غیره موجود می‌باشد. ویبره‌ بادی با متصل شدن به پمپ باد لرزش ایجاد نموده و ضربه به قالب یا قسمت سقف وارد میکند و کاربردهای بیشماری در پل های هوایی و قالب های تونل مترو داشته است. ویبره‌ قالب بتنی یا ویبره‌ی لرزاننده‌ قالب یا ویبره‌ قالب به قسمت بدنه‌ی قالب بسته شده است و موجب بوجود آمدن لرزش در بتن و همچنین از بین رفتن خلل و فرج‌های بتنی می‌شود.

ویبره بدنه بادی OLI

OLI که از پرفروشترین تولید کنندگان ویبراتورهای پنوماتیکی و یا الکتریکی در دنیا می‌باشد. خدمات ارائه شده توسط این شرکت و حدود 20 شرکت تجاری فرعی oli، و دارای بیش از 36 انبار محلی و 3 کارخانه‌ی تولیدی در سراسر دنیا می‌باشد.

از اینرو شعار این شرکت این می‌باشد: هنگامی که به آن نیاز دارید، در هر کجا که به آن نیاز دارید.

ویبره پنوماتیک

ویبراتور پنوماتیک برند GT تولید کشور چین بوده و از اندازه 8 کیلوگرم ضربه تا 48 کیلوگرم تولید و عرضه میگردد، کمپرسور مورد نیاز برای این ویبره پنوماتیک باید دارای حداقل فشارکاری 4 بار تا حداکثر 8 بار باشد.

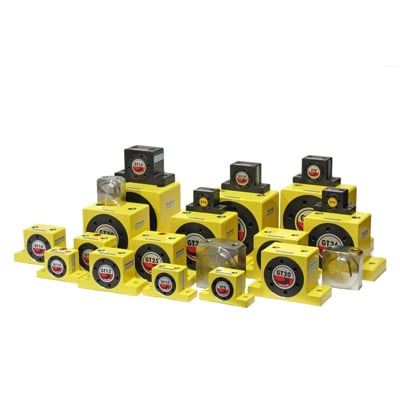

ویبره بادی GT چینی

موتور ویبره بادی gt چین

ویبره بادی gt چین

مشخصات فنی ویبره بادی GT - فشار 6 بار

MODEL	FORCE (N)	CFM (CF)	CFM (LIT)	فرکانس (VPM)
GT-4	200	2.9	83	15
GT-6	210	2.9	83	12.5
GT-8	2910	3.9	112	46
GT-10	2400	3.9	112	37.5
GT-10-S	1950	3.9	112	25
GT-13	3730	10.2	290	33
GT-16	3160	10.2	290	24
GT-16-S	2700	10.2	290	17
GT-20	5520	15.9	455	22
GT-25	5070	15.9	455	17
GT-25-S	4900	15.9	455	13
GT-30	7540	26	745	16
GT-36	7190	26	745	13
GT-36-S	7500	26	745	8.3
GT-40	9800	34.2	970	9.5
GT-48	10500	34.2	970	9.7
GT-48-S	12000	34.2	970	6.3

مشخصات فنی ویبره بادی GT - فشار 4 بار

MODEL	FORCE (N)	CFM (CF)	CFM (LIT)	فرکانس (VPM)
GT-4	180	2	58	14.4
GT-6	175	2	58	12
GT-8	2060	2.8	80	42
GT-10	1390	2.8	80	35
GT-10-S	1350	2.8	80	23
GT-13	2440	7	200	30
GT-16	2090	7	200	21.5
GT-16-S	1900	7	200	15.5
GT-20	4040	11.4	325	20
GT-25	3510	11.4	325	15.5
GT-25-S	3600	11.4	325	11
GT-30	5430	18.5	530	14
GT-36	5360	18.5	530	10
GT-36-S	6200	18.5	530	7.2
GT-40	7300	24.7	700	8.8
GT-48	7700	24.7	700	7.5
GT-48-S	7500	24.7	700	5.6

مشخصات فنی ویبره بادی GT - فشار 2 بار

model	force (n)	cfm (cf)	cfm (LI)	فرکانس (vpm)
GT-4	135	1.1	33	14
GT-6	130	1.1	33	11.5
GT-8	990	1.6	46	36
GT-10	840	1.6	46	27.5
GT-13	1400	4.2	120	26
GT-16	1220	4.2	120	17
GT-20	2170	6.6	185	17
GT-25	2120	6.6	185	12
GT-30	3380	11.5	330	13
GT-36	3290	11.5	330	8
GT-40	4300	15	425	7.7
GT-48	4900	15	425	6

انواع ویبره‌ی بدنه

ویبره بدنه‌های بتن دارای دو نوع می‌باشند:

ویبره بدنه‌ بادی
ویبره بدنه‌ برقی
همانطورکه از نامشان مشخص می‌باشند ویبره بدنه‌ی برقی بوسیله‌ی نیروی برق و ویبره بدنه‌ بادی بوسیله‌ نیروی باد بکار میوفتد که موجب کارکرد ویبراتور بتن می شود.

ویبره بدنه‌های برقی نمونه‌هایی پرکاربرد و متداول از این دستگاه هستند. ولی همزمان با طراحی آنها ویبره بدنه‌های بادی هم طرفداران خودش را دارد. ویبراتور بدنه‌ی بادی از طراحی های پیچیده‌تر و در همین حال قیمتی گرانتر نسبت به مدل های برقی دارد. بنابراین از آنها فقط در اماکنی که خطرا آتش سوزی و یا برق گرفتگی وجود داشته باشد، استفاده می‌کنند. بعنوان مثال فضای معدن و یا پالایشگاه که احتمال وجود گاز انفجاری زیاد است، بکارگیری ویبراتور بدنه‌ی برقی توصیه نمی‌گردد.
