مینیمم پرشر ولو کمپرسور

مینیمم پرشر ولو یا شیر حداقل فشار، قطعه‌هایی می‌باشند که در قسمت بالای مخزن سپراتور کمپرسور اسکرو نصب می شود و وظیفه‌ آن نگهداری فشار هوای درون واحد هواساز، در حداقل فشارکاری 4 بار می باشد تا عملیات روانکاری هواساز بصورت درست انجام گیرد. مینیمم پرشر ولو هم شیر حداقل فشار سیستم و هم شیر نگهدارنده فشار سیستم می باشد، به همین علت در کمپرسور اسکرو اویل اینجکت پمپ روغن موجود نیست و روانکاوی سیستم و تزریق روغن بوسیلۀ فشار خود مخزن سپراتور صورت می‌گیرد، بنابراین ضروری می‌باشد تا تضمین گردد که همیشه در داخل سیستم، حداقل فشار کاری 4 بار موجود باشد. شیر حداقل فشار یا به اختصار MPV، بشکل همزمان نقش یک شیر کنترل کننده و ایمنی را اعمال می‌کند و حداقل فشار را درون سپراتور نگهداری مینماید که عملکرد چرخش روغن در سیستم را تضمین کند که  بدرستی انجام گیرد.

مینیمم پرشر ولو کمپرسور

از مهمترین قطعات کمپرسورهای اسکرو مینیمم پرشرولوها یا  minimum pressure valve  یا شیر حداقل فشار است.

در بادرو کمپرسور انواع مینیمم پرشر ولو در ظرفیتها و سایزهای مختلف ساخت کمپانی VMC ایتالیا و MPV چین موجود می‌باشد، لطفا جهت اطلاع از قیمت مینیمم پرشر ولو کمپرسور و خرید آن با یکی از راه های ارتباطی زیر، با کارشناسان فروش ما در ارتباط باشید.

شماره تماس:

  • ۰۲۱-۶۶۶۰۹۳۴۵
  • ۰۲۱-۶۶۶۸۷۳۳۷
  • ۰۲۱-۶۶۶۸۷۳۳۸

شماره واتساپ و تلگرام:

  • 09128204891

شماره روبیکا:

  • 09214168650

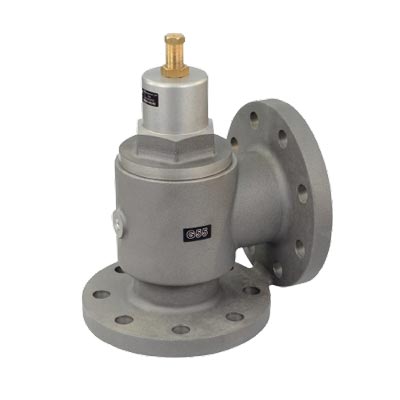

مینیمم پرشر ولو vmc ایتالیا

مینیمم پرشر ولو که بشکل یک شیر یکطرفه می‌باشد و روی کمپرسور اسکروها از حدود ۲۲ تا ۳۰ kw نصب می‌گردد و در صورت نبود آنها عملیات فشرده‌سازی هوا صورت نمی پذیرد .در این مینیمم پرشرولوها هوا فقط دریک جهت می‌تواند حرکت نماید و درحالت برگشتی، مسیر حرکتش مسدود می‌گردد. وظیفۀ minimum pressure valve  نگه‌داشتن و حبس نمودن هوا در مخازن سپراتور می‌باشد تا هنگامیکه فشارهوای درون مخزن به ۳ تا ۴ بار برسد. پس از آن minimum pressure valve به آرامی باز می‌شود و اجازه می‌دهد هوای فشرده‌شده از آنجا خارج گردد. چنانچه minimum pressure valve  خراب شود، عملیات فشرده‌سازی هوا دچار اختلال می‌گردد. کیت‌های داخلی آنها می‌بایست پس از هر ۸۰۰۰ ساعت کارکرد عوض شوند. یکی از برندهای مرغوب minimum pressure valve ها که در ایران هم مورد استقبال قرار گرفته است و تمامی سازندگان کمپرسورهای نوع اسکرو از آن بهره می‌گیرند مارک VMC می‌باشد. شرکت وی ام سی vmc ایتالیایی یکی از بزرگترین تولیدکنندگان شیرهای مینیمم پرشرولو هستند.

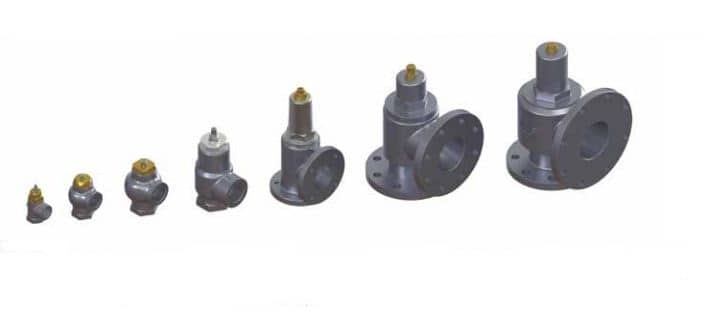

minimum pressure valve ها  در دو نوع رزوه ای و فلنجی در سایزها و ابعاد مختلف موجود هستند.

جدول اطلاعات فنی مینیمم پرشر ولو کمپرسور رزوه ای VMC

مشخصات فنی مینیمم پرشر ولو رزوه ای vmc

جدول اطلاعات فنی مینیمم پرشر ولو کمپرسور فلنجی VMC

جدول ابعاد مینیمم پرشر ولو vmc

کاتالوگ مینیمم پرشر ولو کمپرسور VMC

مینیمم پرشر ولو کمپرسور اسکرو  (Minimum pressure valve)

کمپرسورهای نوع اسکرو بدلیل متحرک بودن قطعاتش، احتیاج به روغن کاری بصورت مداوم دارد. ساختار عملکرد کمپرسورهای اسکرو به شکلی است که توسط شیرهای آنلودر در تایمهای مورد احتیاج، سیستم را در حالت بار Load و یا بی‌بار Unload قرار خواهد داد. هنگامی که سیستمتان در حالت بار که آنلود می‌باشد ویا بی بار که آنلود است فشارات هوا سریعا کاهش می‌آبد.

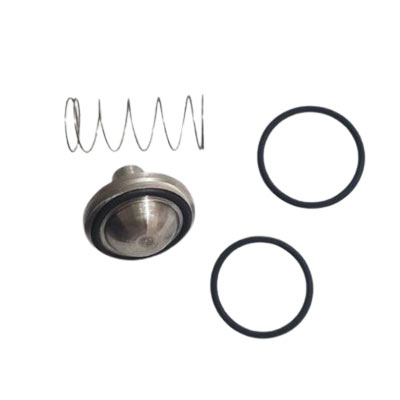

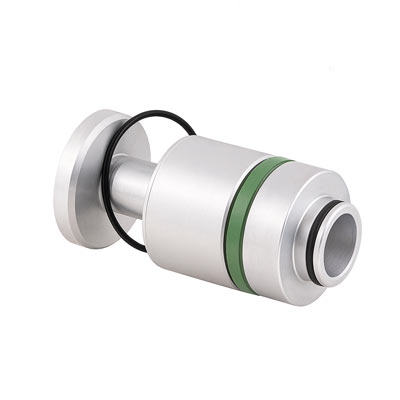

وظیفه‌ی مینیمم پرشر ولو کمپرسورهای اسکرو یا شیرهای حداقل فشار کمپرسور پیشگیری از افت فشارات کم از تقریبا 4 بار می‌باشد. به مجموعه‌ی لوازمات یدکی این شیرها، کیت مینیمم پرشر ولو می‌گویند.

مینیمم پرشر ولو کمپرسورهای اسکرو چیست و چگونه کار می‌کند

وظیفه‌ی شیر حداقل فشارات کمپرسور بصورت ثابت نگه داشتن فشارات برای گردشهای روغن در تایمهایی که دستگاه کمپرسور در شکل بی بار یا Unload قرار دارد هستند. مینیمم پرشر ولو کمپرسورهای اسکرو یکعدد شیر یکطرفه است که توسط فنری که از قبل تنظیم شده است فشارات کاری را در درون مخازن روغن بشکل ثابت نگه خواهد داشت.

Minimum pressure valve

فشار شکن باد

فشار شکن پشت دستگاه PRT-014  برای کاستن فشارهای باد ورودی از کمپرسور به ابزارات بادی جهت پیشگیری از بریده شدن مهره یا پیچ بکار می‌رود.

هوای فشرده‌ی خارج شده از کمپرسور پیش از ورود به ابزارات بادی بایستی فشار معینی داشته باشد.

تنظیم حجم ورودی چنین هوای فشرده‌ای به عهده‌ی فشار شکن می‌باشد که فشارات وارد شده را به میزان مطلوب کم کند که از فشارات بیش از اندازه بسته گشتن پیچ بر روی قطعه‌های پلاستیکی پیشگیری می‌نماید.

ابزارهای بادی با فشارات هوای PSI90  بیشترین راندمان را خواهد داشت.

مینیموم پرشر ولو

Model

Flow rate (m3/min)

Connection Size

G 10

1

1/2"

G 10

1.5

3/4"

G 26

3.5

-

G 36

6

-

G 46

12

-

G 50T

22

-

G 55R

40

-

G 60R

60

-

مینیمم پرشر ولو MPV چین

مینیمم پرشر ولو کمپرسور MPV

مینیمم پرشر ولو کمپرسور سری MPV) به دو روش متفاوت عمل می کند: هنگامی که کمپرسور راه اندازی می شود، این شیرها اجازه می دهند حداقل فشار را در داخل مخزن روغن حفظ کنند و اجازه روغن کاری پیچ را حتی در فشارهای صفر راه اندازی می دهند.
هنگامی که در حالت آماده به کار (یا زمانی که خاموش است) سوپاپ بسته است تا از خروج فشار داخل مخزن روغن جلوگیری شود و در نتیجه شرایط اولیه را حفظ کند.این شیرها در 5 محدوده اندازه مختلف با دبی 1 تا 40 متر مکعب در دقیقه عرضه می شوند.

نحوه عملکرد مینیمم پرشر ولو MPV چین

شیر فشار حداقل زمانی شروع به باز شدن می کند که فشار ورودی از مقدار کالیبراسیون فنر (4.5 بار) عبور می کند و زمانی که این فشار به 1.5-2 بار بر روی مقدار کالیبراسیون 4.5 بار برسد، کاملاً باز می شود.
هنگامی که فشار ورودی از مقدار کالیبراسیون کمتر از 1-1.5 بار می‌رود، شروع به بسته شدن می‌کند و زمانی که فشار به 0.5 بار زیر مقدار کالیبراسیون برسد، کاملاً بسته می‌شود.

مینیمم پرشر ولو فلنجی MPV 50

مینیمم پرشر ولو فلنجی MPV 50

مینیمم پرشر ولو رزوه ای MPV 50

مینیمم پرشر ولو رزوه ای MPV 50

متریال مورد استفاده در مینیمم پرشر ولو MPV

  • بدنه شیر: ریخته گری آلومینیوم با عملیات اکسیداسیون آندی
  • مهر: ویتون
  • اجزای داخلی با درمان های شیمیایی ضد خوردگی و خود روان کننده
  • فنرها: فولاد ضد زنگ هارمونیک

مینیمم پرشر ولو کمپرسور رزوه ای MPV

Model

m3/min

A

B

C

D

E

F

G

ch

MPV-010-G

1

1/2" GAS

1/2" GAS

40

81

36

34

61

36

MPV-015-G

1.5

3/4" GAS

3/4" GAS

40

81

36

34

61

36

MPV-035-G

3.5

1" GAS

1" GAS

44.5

87

42

39

68

45

MPV-060-G

6

1 1/4" GAS

1 1/4" GAS

60

141

51

47

82

55

MPV-140-G

12

1 1/2"" GAS

1 1/2"" GAS

70

162.5

55.5

58.5

99.5

65

MPV-250-G

25

2" GAS

2" GAS

95

178

71

71.5

127.5

75

MPV-400-G

40

2 1/2"" GAS

2 1/2"" GAS

130

212

98

102

173

95

مینیمم پرشر ولو کمپرسور فلنجی MPV

Model

m3/min

A

B

C

D

E

F

G

H

L

M

MPV-010-F

1

Φ23.5

1/2" GAS

74

25

70

40

59

Φ8.3

34

61

MPV-015-F

1.5

Φ23.5

3/4" GAS

74

25

70

40

59

Φ8.3

34

61

MPV-035-F

3.5

Φ37

1" GAS

87.5

30

75

44.5

67

Φ10.5

39

68

MPV-060-F

6

Φ37

1 1/4" GAS

98.5

40

130

60

78

Φ10.5

47

82
