مخزن هوای فشرده
هوای فشرده تولید شده توسط کمپرسور در مخزن کمپرسور ذخیره شده و تحت فشار 7 تا 10 بار و در مواردی حدود 13 بار تا 40 بار مورد مصرف صنایع قرار می گیرد و یکی از اصلی ترین ملزومات و تجهیزات جانبی کمپرسور اسکرو و مخزن کمپرسور میباشد .
مهمترین موارد قبل از خرید مخزن کیفیت محصول، ضخامت ورق، نوع ورق، نوع جوش و فشار کاری هستند. در ادامه مشخصات فنی انواع مخزن اشاره خواهیم کرد.
رطوبت موجود در هوای فشرده در مخازن کمپرسور اثر گذار بوده و باعث اکسید شدن و پوسیدگی از سمت داخل میشود که با رنگ اپکسی پوشانده و مقاوم کاری شده است. استفاده از رطوبت گیر قبل از مخزن و شیراتودرین برقی برای نصب زیر مخزن توصیه می گردد.

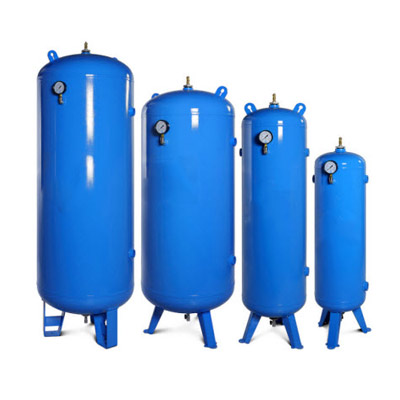

مخزن کمپرسور باد
از مخزن کمپرسور باد جهت ذخیره نمودن و تامین کردن هوای فشرده در کاربردهای مختلف استفاده میشود . این مخزنها وابزارهایی که بگونهای مرتبط هستند با ذخیره کردن هوا، به همین دلیل است که سطح تماسش با هوای محیط گسترده میباشد و موجب میگردد هوای فشرده سرد شود و رطوبت موجود در آن گرفته شود و از قسمت پایین مخزن بوسیلهی شیرتخلیه میگردد .مخزنهای تحت فشار، نوسانهای فشاری که در هوا احتمال بوجود آمدنش هست را کاهش می دهد و جریان را کم میکند که در نهایت شبکهی فشارهوا درمخزنهای تحت فشار بحالت ثابت میماند. ازینرو مخزن هوای فشرده، در ضخامتها و فشارها و مدلهای متفاوت با عنایت به کارایی و احتیاج مشتری فرق دارد، و نسبت به آن طراحی و تولید میگردد. مخزنهای کمپرسورهوا معمولا با ظرفیتهای 24 تا 5000 لیتر جهت فشار 6 تا 40 بار در مدلهای رایج اعم از مخزنهای ایستاده، مخزنهای خوابیده و غیره می باشد که طبق سلیقه واحتیاج مشتری و مقدار فشارکاری که مناسب باشد، تولید می شود.
بیشتر بدانید: راهنمای خرید قطعات کمپرسور اسکرو
DN | قطر مخزن mm | ارتفاع مخزن mm | ضخامت ورق mm | Volume Litter | Model |
---|---|---|---|---|---|
R1 | 630 | 1500 | 6 | 500 | TK 500 |
1/2 R1 | 800 | 1500 | 6 | 950 | TK 1000 |
1/2 R1 | 900 | 2000 | 8 | 1450 | TK 1500 |
DN 50 | 1100 | 2000 | 8 | 2000 | TK 2000 |
DN 50 | 1250 | 2000 | 8 | 2630 | TK 2500 |
DN 80 | 1250 | 2500 | 8 | 3250 | TK 3000 |
DN 80 | 1250 | 2500 | 8 | 3250 | TK 3000 |
DN 80 | 1250 | 2500 | 10 | 3250 | TK 3000 |
DN 80 | 1350 | 2500 | 10 | 3750 | TK 3500 |
DN 100 | 1300 | 3000 | 10 | 4150 | TK 4000 |
DN 100 | 1400 | 3000 | 10 | 4950 | TK 5000 |
DN 100 | 1400 | 3750 | 12 | 6150 | TK 6000 |
DN 100 | 1400 | 5000 | 12 | 8000 | TK 8000 |
DN 150 | 10600 | 5000 | 14 | 10300 | TK 10000 |
خرید مخزن کمپرسور
مهمترین گام و در واقع یکی از چالش ها قبل از نصب و راه اندازی کمپرسور باد یا هوا برای صاحبان مشاغل صنعتی هیدرولیکی پیچیده و حتی صنایع بسیار کوچک پنوماتیکی به منظور تامین هوای فشرده، خرید قطعات کمپرسور اسکرو میباشد.
خرید مخزن کمپرسور اسکرو و پیستونی و تحت فشار نیز از این دسته چالش ها میباشد.
در صورتی که از مراکز فروش مخزن کمپرسور معتبر و در عین حال با گارانتی معتبر و خدمات پس از فروش و پشتیبانی در تامین این قطعات و لوازم یدکی کمپرسور بهره ببرید در هزینه های نهایی متحمل شده بی شک کاهش چشمگیری مشاهده خواهید کرد.
پر فروش ترین محصولات بادرو کمپرسور
مخازن استاندارد
مخازن استاندارد موجود در بادرو کمپرسور منطبق بر استاندارد ASME Sec. III تولید و طراحی شده است و همهی مراحل اجرایی از انتخاب مواد و طراحی گرفته تا پروسهی تولیدی که منطبق بر این استانداردها است. بعضی از جزییات اجرا و ویژگیهای فنی و یا اندازه و ابعاد مخازن استاندارد ذکر شده است :
ساخت و طراحی مخزنهای استاندارد مطابق کد ASME Sec. III DIV.1 است.
جنس ورق و کلهگی مخزنها از فولاد SA 516 Gr. 70 فلنجها A105 و نازلها A106 Gr.B هستند.
کلهگی مخزنها از نوع Elliptical 2:1 هستند.
بر روی همهی مخزنهای استاندارد تولیدی، عمل بازرسی که شامل تست کردن مواد نافذ (PT) و رادیوگرافی (RT) و یا هیدرواستاتیک (HT) طبق استاندارد ASME انجام میگیرد.
مخزنهای استاندارد روتین طبق فشارات کاری 10 [barg]، فشارات طراحی 12 [barg] و فشارات تست 15/6 [barg] تولید میشوند.
مخزنهای استاندارد سفارشی طبق فشارات کاری 13 [barg]، فشارات طراحی 15/6 [barg] و فشارات تست 20/3 [barg] تولید میشوند.
همهی مخزنهای استاندارد نسبت به سایز، مجهز به Manhole یا Handhole مناسب با استاندارد ASME هستند.
همهی نازلهای2 و بالاتر و همینطور ManHole یا HandHole ها که دارای ورقهی تقویتی از نوع جنس SA516 Gr.70 و اندازه و اجرای مورد تایید استاندارد ASME هستند.
مخزن کمپرسور
کمپرسورها باید دارای مخزن هوای فشرده استاندارد باشند. این مخازن باید به گونه ای ساخته شوند که مقاومت بالای داشته و فشارهای ناشی از هوای فشرده را کنترل کنند. مخازن هوای استاندارد از واحدهای بسیار مهم در صنعت میباشند که باید نسبت به کمپرسور تهیه شوند. در انتخاب مخزن باید به فشار کاری، ظرفیت کمپرسور و ضخامت بدنه توجه داشت. هیچ گونه افت فشاری نباید مشاهده شود. همچنین ورق استفاده شده در ساخت مخزن هوای استاندارد باید مقاوم باشد. مخازن هوای استاندارد با ارائه گواهی جوش و با فشارکاری مختلف بوده و شرکت های حفاری و نفت و اکثریت شرکت گازی از این نوع مخازن استفاده مینمایند.
نوع تست در مخازن استاندارد
- تست هیدرو استاتیک
- تست X-RAY
- تست PT
- تست UT
- تست VT
نکات مهم در نگهداری مخازن کمپرسور هوای فشرده
- تست کردن از وضعیت عملکرد سوپاپ اطمینان و مانومتر مخزن کمپرسور
- استفاده از رطوبت گیر و واترترپ
- رنگ آمیزی و جلوگیری از پوسیده شدن مخزن هوا. رطوبت موجود در هوا به مرور زمان باعث پوسیدگی میگردد
- نگهداری مخزن هوا در محیط مناسب
- بازدید دوره ای کارشناسان از مخزن حداقل هر سال یکبار
- آچارکشی مناسب پس از باز و بست دریچه منهول
مخزن هوای فشرده
مخزن هوای فشرده یا “مخزن حمل” یک ابزار مفید است که به شما امکان می دهد هوای فشرده را در یک واحد قابل حمل و استفاده آسان ذخیره کنید و با استفاده از هر نوع کمپرسور هوا مخزن را با هوای فشرده پر میکنید، سپس مخزن را به هر کجا که میخواهید، ببرید. مخازن هوای فشرده معمولاً برای پر کردن لاستیک در اتومبیل، دوچرخه، تریلر، ATV و غیره – مورد استفاده قرار میگیرند، اما برای کاربردهایی همچون کارخانه جات ها و صنایع مهم نیز استفاده میشوند. همچنین مجموعه بادرو کمپرسور کلیه این خدمات را در اختیار شما قرار میدهد.
- از نگهداری مخزن هوا فشرده در زیر برف و باران و آفتاب شدید خودداری گردد.
- قبل از استارت و شروع کار از عملکرد صحیح سوپاپ اطمینان و مانومتر اطمینان حاصل گردد و یکبار تست شود
- مخزن کمپرسور در فشار کاری مجاز استفاده گردد و استفاده از فشار غیر مجاز باعث ایجاد خطرات احتمالی و انفجار مخزن وجود دارد.
- توصیه میشود هر سال یکبار داخل و بیرون مخزن رنگ آمیزی شود.
- پس از باز و بست دریچه منهول از بسته و سفت شدن پیچها مطمئن باشید.
- در صورت استفاده از واتر ترپ یا رطوبت گیر باعث بالا رفتن عمر دستگاه میگردد.
- توصیه میگردد برای تخلیه آب مخزن کمپرسور از اتودرین شیر اتوماتیک تخلیه برقی استفاده گردد.
- سالیانه تست های لازم جوشکاری انجام گردد.
مخزن هوای فشرده دست دوم
گروه صنعتی بادرو کمپرسور با بیش ازچندین دهه تجربه در این زمینه و ارائهی محصولات صنعتی و انواع مخازن هوای فشرده به مشتریان، همواره در خدمت کاربران محترم بوده و در صورت نیاز به هر گونه مشاوره در این زمینه آمادهی خدمت رسانی میباشد ولی به طور عمومی از لحاظ استانداردها و رعایت نکات ایمنی، خرید مخازن آکبند و نو را توصیه نمینماییم.
مطالب مرتبط : قطعات کمپرسور اسکرو
انواع کمپرسور اسکرو
مخزن هوای فشرده کوچک
مخزن کوچک اصطلاحا به مخازن زیر 1000 لینری گفته میشود که از ظرفیت 250 لیتر شروع مبیشود در مواردی که نیاز به هوای حجم کمتر میباشد از این نوع مخازن استفاده میشود از مزیت های مخازن هوای فشرده کوچک میتوان به مواردی بدین صورت اشاره کرد :
- بهره گیری از مخزن، دفعات خاموش و روشن و شدن ( loud – unload ) و مدت زمان تحت بار بودنش را به مقدار قابل توجهی کم می کند و موجب تضمین سلامت دستگاه میگردد.
- مخزنهای ذخیره ی باد ، موجب خنک کردن هوای فشرده و بخاری که داخلش موجود میباشد در هوا کندانس شده به صورت مایع تخلیه میگردد.
- مخازن ذخیره ی هوای فشرده موجب میشود فشار و تمامی نوسانات موجود بطور ثابت بماند.
- در زمانهای اوج مصارف کمک میکند تا مصرف دستگاه به حالت متعادل باقی بماند.
در کل ذخیره نمودن چه در یک یا چند مرحله ساده می گردد، هزینه نگهداری و تعمیر را کم میکند و به افزایش راندمان و بازده کمپرسور یاری میرساند :شایان ذکر میباشد که این مخازن نبایستی بیشتر از حد مجاز فشار داشته باشند وهمچنین دقت کنید حتما به همراه شیر اطمینان استفاده کنید.
جهت مطمعن شدن از کارکرد درست دستگاه یکسری تست هایی صورت میگیرد که عبارتند از: تست vt، تست هیدرولیک، تست x-ray، تست pt، تست ut هستند.
ASME در مخزن کمپرسور چیست ؟
انجمن مهندسان مکانیک آمریکا (American Society of Mechanical Engineers) و به اختصار به آن ASME گفته می شود، یک انجمن علمی مهندسی با تمرکز در زمینهٔ مهندسی مکانیک است.
این انجمن در سال ۱۸۸۰ برای تدوین استاندارد دیگ های بخار بنیان گذاشته شد. امروزه این موسسه در راستای اهدای کمک مالی، برای توسعه تکنولوژی و توسعه نیروی انسانی به منظور بهبود افزایش کیفیت زندگی بشر فعال میباشد. این موسسه یکی از بزرگترین ناشران مجلات علمی و تخصصی می باسد و همه ساله تعداد زیادی همایش تخصصی و حرفه ای در زمینه های مختلف مهندسی مکانیک برگزار می کند. ASME بیش از ۱۳۰٬۰۰۰ نفر عضو در ۱۵۸ کشور دنیا دارد.
انجمن مهندسان مکانیک آمریکا یکی از قدیمیترین سازمانهایی است که دست به تدوین استاندارد زد. این انجمن بالغ بر ۶۰۰ استاندارد و آییننامه نوشته است، شامل استانداردهایی در زمینه دیگ بخار و مخازن تحت فشار، آسانسورها، اندازهگیری جریان سیالات در کانالهای بسته، جرثقیلها، ابزار دستی و ماشینی میگردد.
