کمپرسور فشار قوی
مکانیزم عملکرد کمپرسور فشاری قوی به این صورت میباشد که نخست هوای محیط به داخل هواساز مکیده میشود، بعد از فشرده شدن وارد مخزن ذخیره هوای فشار قوی می شود و مقداری از کندانس هوا ته نشین می شود. درمرحله بعدی هوای فشرده شده وارد تله آبگیر (Water Separator) مخصوص هوای فشرده می شود و حدود 40 درصد از رطوبت هوا از آن جدا می شود، وارد فیلتر اولیه میگردد و ذرات غباری که در آن وجود دارد به اندازه 2 میکرون جذب خواهد شد، حال هوای پاک با درجه ی خلوص بالا وارد درایر تبریدی می شود و همه ی رطوبت و کندانس باقی مانده از آن جدا می شود و در آخر کار هوای فشرده شده بوسیله ی میکروفیلتر ثانویه ای که مخصوص هوای فشار قوی میباشد به اندازه 0.01 میکرون فیلتراسیون می شود تا هوای خشک و کاملا پاکی برای مصرف مهیا میشود.
فشار کاری در کمپرسور باد فشار قوی معمولا در محدوده بالا 20 بار، 30 بار تا 40 بار و حتی در بعضی موارد تا 300 Bar میباشد در حالی که فشار کاری در یک کمپرسور پیستونی معمولی مابین 7 Bar و 10 Bar متغییر میباشد، بیشترین کاربرد و استفاده این کمپرسورهای فشار قوی در پینت بال، صنایع پت و بطری سازی و سایر موارد میباشد . سیستم کاری در این نوع کمپرسورها بصورت دو مرحله ای یا چند مرحله ای میباشد.
انواع برند کمپرسور باد فشار قوی
از برندهای معتبر کمپرسور فشار قوی که این روزها در بازار داخلی ایران موجود هستند و گارانتی و خدمات پس از فروش مناسب نیز دارا می‌باشند می‌توانیم به برندهایی چون کمپرسورهای فشار قوی فینی ایتالیا، ناردی ایتالیا، Dalgakiran ترکیه و سایر برندهای اروپایی و چینی اشاره نمود.
کمپرسور فشار قوی ایتالیایی 25 بار
موارد استفاده کمپرسور فشار قوی 25 بار سری ACM با هواساز ایتالیایی
- ماشین آلات تولید بطری های یکبار مصرف PET
- مصارف تست های فشار قوی 25 Bar در صنایع مختلف
- استارتر ماشین آلات صنعتی سنگین
- سیستم Surge خطوط انتقال آب
- سیستم استارت موتورهای کشتی و ژنراتورهای دیزلی
کمپرسور هوا فشار قوی 25 بار سری ACM - دو مرحله ای - 380 ولت
نحوه چیدمان خط کامل هوای فشرده با کمپرسور فشار قوی سری ACM
راهنمای ابعاد کمپرسور هوا فشار قوی 25 بار سری ACM
- A: Lenght
- B: Width
- C: Height
- D: Height of Connection
کاتالوگ کمپرسور فشار قوی 25 بار
کمپرسور فشار قوی ناردی ایتالیا

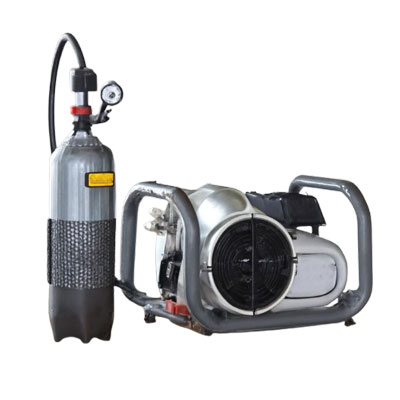

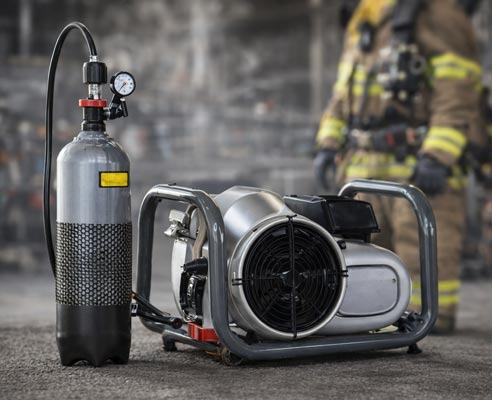

ATLANTIC توسط NARDI COMPRESSORI طراحی و تولید شده است و کمپرسوری بسیار کارآمد بوده و از نظر مکانیکی قوی و در عین حال فشرده میباشد که حمل آن بسیار آسان است.
بلوک کمپرسور یا واحد پمپ، قلب کمپرسور ATLANTIC است. این یک جزء حیاتی است که NARDI تلاش فنی مهمی بر روی آن انجام داده است. از جمله ویژگی های آن استفاده از آلیاژهای سبک با راندمان حرارتی بالا، آلیاژهای آلومینیومی نیز برای بلوک کمپرسور استفاده شده و تمامی اجزا از مواد ضد خوردگی و دفع سریع حرارت ساخته شده است.
قاب این مدل برای کاهش وزن و ابعاد طراحی شده است و کمپرسور را سبک و قابل حمل می کند، با فریم آلومینیومی که با رنگ پودری اپوکسی پوشانده شده است. پوشش پودری و اجزای فولاد ضد زنگ از کمپرسور در برابر خوردگی در محیط های دریایی نیز محافظت می کند. خلوص فیلتراسیون کمپرسور مجهز به فیلتر و جداکننده است که کیفیت هوای تنفسی را مطابق با استانداردهای UNI EN 12021:2014 تضمین می کند. اقتصاد همه چیز در کمپرسور برای بهینه سازی هزینه های عملیاتی و نیروی کار طراحی شده است. هنگامی که کمپرسور کار می کند، به لطف تخلیه خودکار میعانات گازی طراحی شده NARDI، مجهز به سیستم جریان آهسته ثبت اختراع منحصر به فرد، مقدار گاز خروجی را با 80% صرفه جویی در فشار کل سیستم کاهش می دهد.
مشخصات فنی کمپرسور فشار قوی NARDI ایتالیا
راهنمای ابعاد کمپرسور فشار قوی NARDI ایتالیا
- فیلتر ورودی
- بلوک کمپرسور
- پوشش فلایویل
- جداکننده بین مرحله ای
- فیلتر ALT
- شیر نگهدارنده فشار
- اتصال شیلنگ پز کردن (حداکثر 2) با شیر بدون بازگشت
- شیر پرکننده با فشار سنج
- تخلیه خودکار میعانات گازی (اختیاری)
- سوئیچ فشار نهایی با توقف خودکار (اختیاری)
- موتور الکتریکی
- زمان سنج
- قاب پوشش داده شده با رنگ پودری آلومینیوم
کاتالوگ کمپرسور فشار ناردی ایتالیا
کمپرسور فشار قوی 40 بار
درایر کمپرسور فشار قوی
درایر تبریدی سری MK HP با فشار بالا، یک طراحی ارتباط 100٪ فوق العاده کارآمد بین مدارهای هوا و مبرد ایجاد می کند و عملکردی پیشرفته و راندمان خنک کننده عالی را ارائه می دهد. طراحی پیشرفته 3 در 1 دارای فشار دیفرانسیل بسیار کم است که باعث صرفه جویی قابل توجهی در مصرف انرژی می شود. مبدل حرارتی 3 در 1 فشرده است و به درایر اجازه می دهد کوچکتر شود و فضای مورد نیاز برای آن را کاهش می دهد. Mikropor انواع خشک کن های 3 در 1 مجهز به مبدل حرارتی 3 در 1 را برای برآورده کردن طیف کاملی از ظرفیت و توان مورد نیاز ارائه می دهد.
هوای فشرده شده‌ای با فشارات بالا، در صنعتهای گوناگون و خاصی کاربرد دارد که در ساخت و تولید آنها بایستی از روشهای فن آوری به روز و خاصی استفاده شود.
در کشورمان ایران با پیشرفتهای روزافزون صنعتی در سطحهای بالا، مصرف نمودن هواهای فشرده شده و ابزارها و تجهیزاتی که احتیاج به هوای فشرده‌ی با فشارات زیاد را دارند رو به وسعت است .
امروزه هوای فشرده شده در صنایع بسته بندی، صنایع کشتیرانی و دریانوردی، صنایع هوائی، صنایع نظامی، سدسازی، آتش نشانی، غواصی، و غیره کاربرد دارند.
گروه فنی بادرو کمپرسور با سابقه‌ی طولانی خودش در زمینه‌ی هوای فشرده شده، اقدام به ساخت و تولید انواع مختلف کمپرسورهای هوای فشرده شده به شکل بوستر پمپی و کمپرسورهای فشارات قوی تا 40 بار را نموده که در حال حاضر با کارآیی خوب این گروه از محصولات، افتخاری دیگر را برای گروه بادرو کمپرسور به ارمغان دارد که تشویقی برای گسترش در زمینه‌ی هوای فشرده جهت این مجموعه خواهد بود .
لیست درایر تبریدی میکروپور فشار قوی سری MK HP
مخزن فشار قوی
مخزن فشار قوی معمولا در فشارهای کاری 20 ، 30 و 40 بار تولید و عرضه میگردد، این نوع مخازن در صورت نیاز با گواهی استاندارد ایران ساخته شده و گواهی نیز ارائه میگردد، در هنگام سفارش این نوع مخزن ها باید توجه شود که متریال و جوش آن تخصصی و استاندارد باشد.
ویژگی های مخزن فشار قوی استاندارد بادرو کمپرسور:
- ساخت و طراحی مخزنهای استاندارد مطابق کد ASME Sec. III DIV.1 است.
- جنس ورق و کله‌گی مخزنها از فولاد SA 516 Gr. 70 فلنجها A105 و نازلها A106 Gr.B هستند.
کله‌گی مخزنها از نوع Elliptical 2:1 هستند. - بر روی همه‌ی مخزنهای استاندارد تولیدی، عمل بازرسی که شامل تست کردن مواد نافذ (PT) و رادیوگرافی (RT) و یا هیدرواستاتیک (HT) طبق استاندارد ASME انجام می‌گیرد.
- همه‌ی مخزنهای استاندارد نسبت به سایز، مجهز به Manhole یا Handhole مناسب با استاندارد ASME هستند.
- همه‌ی نازلهای 2 و بالاتر و همینطور ManHole یا HandHole ها که دارای ورقه‌ی تقویتی از نوع جنس SA516 Gr.70 و اندازه و اجرای مورد تایید استاندارد ASME هستند.
- دارای گواهی و پلاک استاندارد از شرکت بازرسی کیفیت و استاندارد ایران
- دارای سوپاپ اطمینان برنجی دنده ای
- دارای گیج فشار متناسب با فشار مخزن
- دارای اتودرین با سایز متناسب با مخزن
تفاوت کمپرسور فشار قوی با بوستر کمپرسور
تفاوت اصلی بین کمپرسور فشار قوی و بوستر کمپرسور عمدتا به فشار ورودی در مرحله اول تراکم آنها مرتبط است بطوریکه در کمپرسور فشار قوی، مکش از فشار یک اتمسفر جو تا حداکثر فشار 40 اتمسفر جو در دو مرحله تراکم حاصل میشود در حالیکه در بوستر کمپرسور فشار مکش دیگر از فشار اتمسفریک نمی باشد بلکه از فشار خط هوای فشرده تولیدی توسط کمپرسور اسکرو با 8، 10 یا 13 بار مکش انجام می پذیرد.
همچنین باتوجه به اینکه نسبت فشار تراکم در بوستر کمپرسور کمتر از کمپرسور فشار قوی است، لذا اندازه سیلندرها و سایز پیستونها در بوستر کمپرسور عمدتا تیپ هستند در صورتیکه در کمپرسور فشار قوی این سایزبندی متفاوت است، ضمنا به جهت فشار ورودی تفاوت در ورودی بوستینگ ها دبی بیشتری در این کمپرسورها مکش میگردد در حالی که در کمپرسور فشار قوی دبی کمتری قابل حصول است.
