هواساز کمپرسور
هواساز کمپرسور یا Airend از اصلیترین بخش کمپرسور هوا بوده که از نظر ساختاری به صورت اسکرو از نوع تسمه ای یا کوپل مستقیم، پیستونی و یا روتوری و پره ای طراحی شده است. انتخاب هواساز با کیفیت باعث صرفهجویی در هزینهها و وقت میگردد. از برندهای مطرح هواساز میتوان از برند Rotorcomp آلمان ، Tomrotor فنلاند ، Aerzen آلمان نام برد که در بازار ایران به خوبی شناخته شده و بسیاری از شرکت ها از این نوع استفاده میکنند. هواساز کمپرسور اسکرو شامل دو عدد روتور (مارپیچ اسکرو) و پوسته و بلبرینگ ها میباشد. حداقل فشار بین 5 بار و حداکثر تا 15 بار میباشد. نکته خیلی مهم این است که موقع استارت دستگاه از وجود روغن داخل هواساز مطمئن باشید اگر دستگاه حتی به مدت 30 ثانیه بدون روغن کار کند به روتور ها و بلبرینگ ها به شدت آسیب وارد میگردد. استفاده از روغن ایرانی بهران H46 از نوع هیدرولیک و یا مدل شل کرونا توصیه میگردد. اما در حالت کلی توصیه می شود که بدون اطلاعات هیچ روغنی را خرید نکنید و حتما با مشاوران مجموعه بادرو کمپرسور مشورت کنید. سایر برندها در کمپرسور در طرح های ایتالیایی و چینی و ایرانی میباشند در ادامه انواع مختلف هواساز ها مورد بررسی قرار میگیرد لطفا برای کسب اطلاعات بیشتر با ما همراه باشید.
سیلندر کمپرسور پیستونی ایتالیایی – ABAC سری B
kw | تعداد سیلندر | لیتر / دقیقه | مدل هواساز |
---|---|---|---|
1.5 | 2 | 270 | B2800 |
2.2 | 2 | 350 | B3800 |
3 | 2 | 500 | B4900 |
4 | 2 | 600 | B5900 |
4 | 2 | 650 | B6000 |
5.5 | 2 | 1000 | B7000 |
هواساز کمپرسور اسکرو
هواساز اسکرو فوق ساخت کمپانی RotorComp آلمان و از نوع Oil Inject روغن پاشش میباشد. هواساز اسکرو در ظرفیت های مختلف طبقه بندی میشوند و مدل این دستگاه ها با EVO 2 ،3 ،6 ،9 ،15 ،28 مشخص میگردد. هواساز در کمپرسور اسکرو شامل دو عدد مارپیچ نر و مادگی و پوسته ( استاتور ) و بلبرینگ ها میشود. جالب است بدانید که برای نگهداری از هواساز تعویض روغن و فیلتر سپراتور و هواکش هر 1000 ساعت کارکرد پیشنهاد میگردد. نکته مهم آن است که كاهش سروصدا، عمر طولاني به خاطر افزايش ابعاد تحمل، فشار بين 5 تا 15 بار، ساخت و مونتاژ آلمان با كيفيت بالا، اتلاف انرژی كم، تعمير و نگهداری ساده از مزیت های این نوع دستگاه ها میباشد.
دانلود کاتالوگ هواساز کمپرسور _ برند روتر کمپ (ROTORCOMP) آلمان
هواساز کمپرسور اسکرو برند Rotorcomp آلمان – سری EVO
Kg | Bar | cfm | m3/min | hp | kw | Type |
---|---|---|---|---|---|---|
15 | 5-15 | 60 | 1.6 | 5-15 | 3.0-11.0 | EVO 2 |

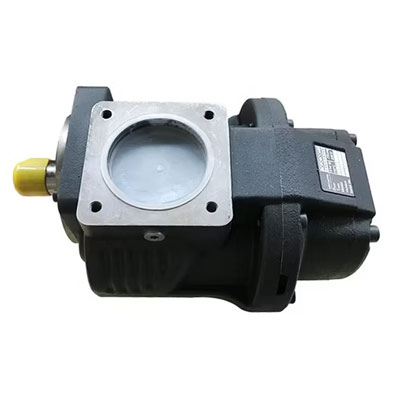

21 | 5-15 | 100 | 2.8 | 10-25 | 5.5-18.5 | EVO 3 |
45 | 5-15 | 200 | 5.5 | 20-50 | 15-37 | EVO 6 |
68 | 5-15 | 300 | 8.4 | 30-75 | 22-55 | EVO 9 |
126 | 5-15 | 510 | 14.4 | 60-125 | 45-90 | EVO 15 |
269 | 5-15 | 920 | 26 | 100-200 | 75-160 | EVO 28 |
474 | 5-15 | 1485 | 42 | 175-340 | 132-250 | EVO 42 |
1250 | 3.5-17 | 2678 | 76 | 214-725 | 160-540 | EVO 76 |
ایرند کمپرسور
ایرند واحد تهویه مطبوع کمپرسور اسکرو می باشد. این قسمت از یک محفظه و دو مارپیچ تشکیل شده و می تواند انرژی مکانیکی دورانی را به کمک گیربکس دریافت کند. از آنجایی که ایرند وظیفه اصلی کمپرسور اسکرو را انجام می دهد، به آن قلب کمپرسور نیز می گویند. در داخل صفحات روغنی وجود دارد که برای خنک کردن و روانکاری روتورهای کمپرسور استفاده می شود. عملکرد دیگر این روغن مربوط به پرکردن فضای بین روتورها و انتقال نیرو می باشد.
نکات مهم هنگام نصب ایرند بر روی کمپرسور
هنگام راه اندازی اتوها (نو یا بازسازی شده) باید در نظر داشت که بسته به قدرت اتوها باید مقدار کمی روغن داخل آن ریخته شود و شفت در جهت روتورها بچرخد. همچنین در شروع اولیه، بالا روغن باید نکته دیگری باشد، زمان نگهداری در ایران که معمولاً شامل تعویض یاتاقان ها، بوشینگ ها و آب بندی ها می شود باید هر 20000 ساعت یکبار انجام شود تا از آسیب احتمالی روتورها جلوگیری شود، انتخاب نوع بلبرینگ و آب بندی برای تعمیرات اساسی ایرلند بسیار زیاد است. باید از قطعات مهم و اصلی استفاده شود.
قیمت هواساز کمپرسور باد
قیمت هواساز کمپرسور اسکرو از حدود سی میلیون تومان شروع شده و تا 200 میلیون تومان متغییر میباشد. البته هزینه این محصول با توجه به کیفیت، ظرفیت، ساعات بازدهی و فشار دستگاه متفاوت است و معمولا خریداران با توجه به نیاز خود نسبت به خرید هواساز اسکرو اقدام می کنند.
ساخت | Type |
---|---|
AERZEN- Germany | VMX 22R |
AERZEN- Germany | VMX 45RD |
AERZEN- Germany | VMX 75RD |
AERZEN- Germany | VMX110RD |
AERZEN- Germany | VMX160RD |
AERZEN- Germany | VMX 250RD |
هواساز کمپرسور پیستونی
گروه صنعتی بادرو کمپرسور، هم اکنون خطوط تولیدی هواسازهای 250 و 350 لیتر ABAC کشور ایتالیا را در ایران راهاندازی کرده است. این خطوط تولید 10000 هواساز را سالانه فراهم کرده است. هواسازهای بادرو 2 سیلندر میباشند و جنس بدنه سیلندرش از جنس چدن خاکستری بوده و جنس میللنگ هایش از چدن نوع نشکن یا (داکتیل) بوده است. همینطور جنس فلکه، شاتون و کارتر، سرسیلندرها از آلومینوم آلیاژی بوده و به روش های ریختهگری تحت فشار یا (دایکست) تولید میگردند.ماشین کاری همه قطعههای هواساز مثل سیلندر، میللنگ، شاتون ها و سرسیلندر با بکارگیری ماشین های تمام اتماتیک نوع CNC صورت میپذیرد. دقت بالا و رعایت دقیق تالرانس ها ماشین کاری موجب میگردد هواسازهای بادرو با صدای خیلی کمی کار کنند و عمر طولانی تری داشته باشند. بعلت استفاده از آلیاژهای متناسب که موجب افزایش استحکام قطعات داخلی هواساز میگردد و همینطور تالرانس های دقیق تمامی اجزای دینامیکی، هواساز های بادرو این قابلیت را داشتهاند که با دور بیشتر الکتروموتور کار نمایند، به این شکل که با نصب کردن یک عدد فولی با اندازهی قطر 120 میلیمتر بر روی الکتروموتور 2800 دور در دقیقه، از میزان حداکثری سرعت های حرکتی پیستون ها داخل سیلندر استفاده کرد. این مورد موجب میگردد که سرعت پرشدن هوای مخزن بالا برود.
بلوک هواساز کمپرسور پیستونی از نوع حرکت خطی رفت و برگشتی بوده و دوسیلندر، سه سیلندر و یا چهارسیلندر میباشد که بصورت یونیت کامل طرح ایتالیایی و یا خورجینی میباشد. از شناخته ترین برندها میتوان ABAC ایتالیا و Fini ایتالیا نام برد. در صورت نیاز به دریافت کاتالوگ از طریق واتس آپ کلیک نمایید.
توجه: پس از تهیه هواساز در کمپرسور پیستونی اکثر مواقع دستگاه بدون روغن بوده و خریدار بایستی به این مورد دقت نماید و در بعضی مواقع دارای روغن بوده که در حمل و نقل باید احتیاط کرد.
قیمت هواساز کمپرسور پیستونی
قیمت هواساز کمپرسور پیستونی از حدود شش و نیم میلیون تومان شروع شده و تا بیست میلیون تومان متغییر میباشد. البته هزینهی این محصول با توجه به کیفیت، ظرفیت، ساعات بازدهی و فشار دستگاه متفاوت است و معمولا خریداران با توجه به احتیاج خود نسبت به خرید هواساز پیستونی اقدام میکنند.
مزاياي هواساز پيستوني
در این بخش قصد داریم به مزایای هواساز کمپرسور پیستونی بپردازیم. این ابزار بسیار کمک کننده است و تعداد بیشماری از کارخانه داران برای بالا بردن راندمان کاری مجموعه، از آن استفاده می کنند. یکی از مهمترین مزیت ها، دوجداره بودن کارتر است که باعث بوجود آمدن هوا در دو مرحله می شود. بخش مهمی که اغلب دستگاه ها از آن بی بهره اند، مجهز بودن به کولر و خنک کننده هواست. همچنین این دستگاه در کمپرسور پیستونی صدای کمی دارد و همه این عوامل موجب عمر دستگاه و ماشینالات اطراف می گردد. ویبره و و لرزش کم بوده اما تعادل سیستم بسیار بالا است.
اجزای هواساز پيستونی
از مزیت های هواساز پیستونی میتوان به بي صدا بودن، مجهز به دو استيج، فشار 6 تا 8 بار، افزايش فشار تا 10 بار، كارتر دو جداره اشاره کرد. اجزای هواساز پیستونی بخش اصلی شامل مواردی همچون پيستون، شاتون و میلنگ می شود. بقیه اجزاء که به آن ها پرداخته نشده، شامل، ورق كف كارتر، لوله روغن ريز، سيلندر، كارتر روغن، صفحه سوپاپ، فيلتر هوا، سرسيلندر و فلكه می شوند.
کیلووات | لیتر بر دقیقه litr/Min | تعداد سیلندر Cyilnder | Model |
---|---|---|---|
1.5 | 254 | 2 | B2800 |
2.2 | 387 | 2 | B3800 |
3 | 514 | 2 | B4900 |
4 | 660 | 2 | B6000 |
5.5 | 827 | 2 | B6000 |
5.5 | 1023 | 2 | B7000 |
7.5 | 1210 | 2 | B7000 |
5.5 | 950 | 2 | B7900 |
7.5 | 1130 | 2 | B7900 |
11 | 2016 | 4 | BV8900 |
15 | 2400 | 4 | BV8900 |
18.5 | 2770 | 4 | BV8900 |
هواساز کمپرسور پیستونی Shamal ایتالیا
Shamal ایتالیا از نوع هواساز پیستونی بوده و با سری K مشخص می گردد. اطلاعات فنی در جدول ذیل می باشد. در صورت مطالعه جدول و ایجاد سوال، توصیه می کنیم با مشاوران مجموعه بادرو کمپرسور تماس حاصل فرمایید.
واحد هواساز کمپرسور چیست؟
واحد هواساز کمپرسور یکی از اصلی ترین قطعات کمپرسور باد است که آن را با نام ایرند کمپرسور نیز می شناسیم. وظیفه اصلی واحد هواساز کمپرسور یا ایرند آن است که هوای اطراف خود را مکیده و فشرده سازی و ذخیره این هوای فشرده را در مخزن کمپرسور انجام دهد.
به طور کلی واحد هواساز کمپرسور یا ایرند در دو نوع اصلی زیر ارائه می شود:
- واحد هواساز سیلندر پیستونی (سیلندر باد)
- واحد هواساز کمپرسور اسکرو (ایرند کمپرسور)
به قسمتی از کمپرسور که دارای وظیفه مکش و تراکم هوا است، واحد هواساز کمپرسور گفته می شود. در واقع این قسمت به عنوان قلب سیستم کمپرسور شناخته شده و انرژی آن به صورت مستقیم از الکتروموتور، دیزل موتور یا موتور بنزینی تامین می شود.
مشخصات فنی هواساز کمپرسور
واحد هواساز در دو مدل هواساز کمپرسور پیستونی و هواساز کمپرسور اسکرو برای صنایع بزرگ و کوچک ساخته شده است. این دستگاه هوای محیط اطراف خود را مکش نموده و پس از انجام عملیات فشرده سازی، آن را تا حداکثر فشار ۱۰ بار رسانده و به وسیله یک شیر خروجی هوای فشرده شده را خارج می نماید. از بارزترین ویژگی های واحد هواساز کمپرسور می توان به راندمان بالای دستگاه و طول عمر طولانی آن اشاره کرد.
انواع مدل واحد هواساز کمپرسور
به طور کلی واحد هواساز کمپرسور در دو دسته واحد هواساز سیلندر پیستونی و واحد هواساز کمپرسور اسکرو قرار می گیرند. در واحد هواساز سیلندر پیستونی، پیستون به کمک نیروی الکتروموتور در داخل سیلندر حرکت نموده و عملیات فشرده سازی هوا را انجام می دهد.
واحد هواساز کمپرسور اسکرو یکی از اصلی ترین بخش های این کمپرسور است که وظیفه فشرده سازی هوای اطراف کمپرسور و انتقال هوای فشرده به مخزن هوا را بر عهده دارد. هوا از یک سمت وارد دستگاه شده و با ایجاد نیروی محرکه لازم توسط الکتروموتور هوا تا فشار معینی فشرده می شود.
مقایسه هواساز کمپرسور سیلندر پیستونی با اسکرو
اگر قصد دارید که برای صنعت و کسب و کار خود ابزارهای مختلف صنعتی از جمله سندبلاست، لوازم پمپ باد، قطعات مورد نیاز برای ساخت کمپرسور باد و… را خریداری کرده و در عین حال نیاز به دریافت مشاوره های کاربردی در این خصوص دارید، بهتر است هم اکنون دست از جستجو برداشته و از طریق تماس با واحد فروش بادرو کمپرسور از تیم پشتیبانی و متخصصین فروشگاه مشاور دریافت نموده و بهترین محصول را با کیفیت بالا و قیمت مناسب در سریع ترین زمان ممکن دریافت کنید.
عوامل موثر در خرید هواساز کمپرسور
همان طور که در هنگام خرید کمپرسور اقدام به خرید درایر برای جلوگیری از آسیب رسیدن به کمپرسور مورد نظر می نمایید، موارد دیگری نیز وجود دارند که در هنگام خرید کمپرسور واحد هواساز صنعتی باید به آن توجه کنید.
از جمله مهم ترین مسائلی که حین خرید کمپرسور باد باید به آن توجه نمایید تعداد مراحل تراکم هوا است. به علاوه باید به خشک کن هوا و نیز روغن خنک کننده توجه کرد. زنجیر، توربین، موتور اتصال مستقیم با چرخ دنده، روش روغن کاری، روغن کاری و… از دیگر عواملی هستند که حین خرید باید مورد توجه قرار گیرند.
به طور کلی هنگام خرید کمپرسور واحد هواساز باید قصد و کاربرد استفاده از کمپرسور واحد هواساز را مشخص نمود. پیش از خرید از خود سوال کنید که آیا برای کاربردهای تخصصی به خرید هواساز کمپرسور نیاز دارید؟
میزان احتیاج شما به هوا چقدر است؟ آیا به درایر تبریزی برای محافظت از کمپرسور خود نیاز دارید؟ و هزاران سوال دیگر که پاسخ به آن ها شما را در خرید هواساز کمپرسور کمک خواهد کرد.
بهترین هواساز های موجود در بازار کدامند؟
امروزه کمپانی های بسیاری در زمینه طراحی و تولید انواع هواساز کمپرسور مشغول به فعالیت بوده و هوا ساز های بسیاری توسط این کمپانی ها به بازار جهانی عرضه می شود. اما سوالی که ایجاد می شود آن است که چگونه از میان هواساز های موجود در بازار بهترین آن ها را انتخاب کنیم؟
در پاسخ به این سوال باید بگوییم که یک هواساز خوب دارای ویژگی های زیر می باشد:
- دوام و طول عمر بالای واحد هواساز
- بازدهی بالای واحد هواساز (دارای ظرفیت بالاتر هوادهی در مقایسه با سایر واحدهای هواساز باشد در حالی که فشار و مصرف برق یکسانی دارند)
- بلبرینگ های هواساز دارای طول عمر بالایی باشند.
- کوپلینگ و نصب آن آسان باشد.
- میزان تلفات انرژی و مصرف آن اندک بوده و تولید صدا به دلیل طراحی بهینه پایین باشد.
- تعمیر و نگهداری هواساز مورد نظر آسان بوده و سرویس های دوره ای آن هزینه اندکی داشته باشند.
ظرفیت هوادهی litr/min | تعداد سیلندر | Model |
---|---|---|
128 | 1 | K3 |
207 | 1 | K8 |
260 | 2 | K11 |
332 | 2 | K11C |
321 | 2 | K17 |
465 | 2 | K17C |
539 | 2 | K18C |
520 | 2 | K25 |
662 | 2 | K28 |
872 | 2 | K30 |
1240 | 2 | K50 |
1745 | 4V | K60 |
2148 | 4V | K100 |
