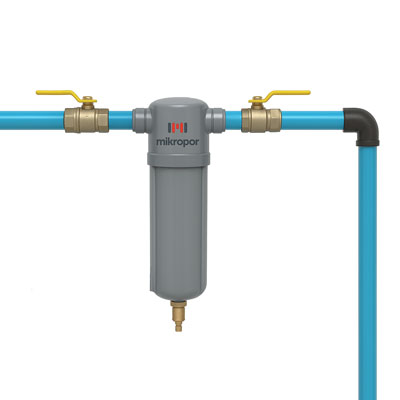

واترترپ ( Water Trap ) یا تله آبگیر کمپرسور، مخزنی برای جذب ذرات رطوبت موجود در هوای فشرده می باشد که استفاده از آن باعث جلوگیری از آسیب رسیدن به تجهیزات مرتبط با کمپرسور باد میشود. تله آبگیرها در دو مدل بوشنی و فلنجی عرضه میگردند.

عملکرد واتر ترپ یا واتر سپراتور به این شکل می باشد که هوای دارای رطوبت از یک طرف وارد تله آب گیر شده و پس از حذف قطرات آب تا حدود 20 میکرون، از سمت دیگر خارج و به سیستم مدار پنوماتیک (مخزن هوا و درایر ) هدایت می گردد، در قسمت انتهایی تله آب گیر کمپرسور شیر تخلیه دستی یا شیر اتوماتیک برقی – اتودرین و یا به شکل سوپاپ مکانیکی می باشد که آب جمع شده از این طریق تخلیه می گردد.

تله آب گیر کمپرسور معمولا قطرات آب را تا قطر 20 میکرون به صورت سیستم سانتریفیوژ به خود جذب می نماید. کاربرد این دستگاه برای جلوگیری و ورود آب ذرات دانه درشت به مسیر مخزن و سایر خطوط می باشد.

نکات مهم قبل از خرید تله آبگیر کمپرسور

قبل از خرید تله آبگیر کمپرسور مواردی وجود دارد که باید به آن توجه شود:

  • ابتدا باید ظرفیت واتر ترپ مشخص گردد که محدوده آن از 250 لیتر بر دقیقه تا 37000 لیتر بر دقیقه ( 37 متر مکعب بر دقیقه) می باشد
  • تعیین فشار کاری که بین 5 تا 20 بار یا به صورت 50 بار می باشد
  • سایز لوله های ورودی و اتصالات: از 1/2 اینچ تا 3 اینچ  در مدل بوشنی و کانکشن در مدل های فلنجی از DN 100 به بالا می باشد.

تله آبگیر میکروپور

تله آبگیر میکروپور (Mikropor) برای حذف آب مایع حجیم، ذرات هوای فشرده و گازها طراحی شده اند. با استفاده از عمل گریز از مرکز منحصر به فرد، آلاینده ها در افت فشار کم (برای حداکثر صرفه جویی در انرژی) حذف می شوند، بدنه این تله آبگیر از داخل و خارج با رنگ پودری الکترواستاتیک کاملا پوشانده شده است و شیرهای تخلیه اتوماتیک نیز به صورت استاندارد تعبیه شده اند.
واتر سپراتور Mikropor از اندازه لوله های 1/4 اینچ تا 3 اینچ و برای جریان تا 2200 متر مکعب موجود می باشد.

توجه: تله آبگیر میکروپور ترکیه با وجود اینکه کارایی بالایی دارد، 100% روغن را از جریان هوا حذف نمی کنند. ممکن است برای حذف آثار ریز روغن، آب و ذرات، فیلترهای ادغام کننده و درایر کمپرسور مورد نیاز باشد.

رطوبت گیر کمپرسور

انواع تله ابگیر میکروپور

شرکت میکروپور با توجه به نیز صنایع مختلف، تله آبگیرها را در دو نوع زیر ارائه میکند:

  • تله آبگیر بوشنی ( برای سایز اتصال 1/4 اینچ تا 3 اینچ و جریان تا 2200 متر مکعب بر ساعت)
  • تله آبگیر فلنجی (برای اندازه فلنج DN80 تا DN200 و جریان تا 14000 متر مکعب بر ساعت)

تله آبگیر بوشنی میکروپور

تله آبگیر یا واتر سپراتور رزوه ای از سایز کانکشن 1/4 اینچ تا 3 اینچ و برای جریان 25 تا 2200 متر مکعب توسط Mikropor ترکیه ارائه شده است.
تمام بدنه تله آبگیر کمپرسور میکروپور با رنگ پودری الکترواستاتیک پوشانده شده است، همچنین شیرهای تخلیه اتوماتیک آن نیز به صورت استاندارد تعبیه شده اند.

مشخصات فنی تله آبگیر کمپرسور میکروپور ترکیه

Model

Connection Size

Floe Rate (m3/h)

G25WS

1/4"

25

G100WS

1/2"

100

G200WS

3/4"

200

G300WS

1"

300

G600WS

1 1/2"

600

G1200WS

2"

600

G2200WS

3"

2200

راهنمای ابعاد تله آبگیر

دانلود کاتالوگ تله آبگیر بوشنی میکروپور

تله آبگیر فلنجی میکروپور

تله آبگیر فلنج دار Mikropor برای حذف آب مایع حجیم و ذرات هوای فشرده و گازها طراحی شده اند. عمل گریز از مرکز منحصر به فرد، آلاینده ها را در افت فشار کم برای حداکثر صرفه جویی در انرژی حذف می کند. واتر ترپ فلنج دار Mikropor از اندازه فلنج ‏DN80 تا DN200 در موجود بوده و تا 14000 متر مکعب ‏(8236 scfm) جریان دارند.

توجه: در عین حالی که تله آبگیرها بسیار کارآمد هستند، ولی روغن را از جریان هوا حذف نمی‌کنند و ممکن است برای حذف آثار ریز روغن، آب و ذرات میکروفیلتر کمپرسور مورد نیاز باشد.

مشخصات فنی تله آبگیر فلنجی میکروپور ترکیه

Model

Connection Size

Floe Rate (m3/h)

F-2500WS

DN80

2500

F-3200WS

DN100

3200

F-4300WS

DN100

4300

F-6500WS

DN150

6500

F-8500WS

DN150

8500

F-11000WS

DN200

11000

F-14000WS

DN200

14000

راهنمای ابعاد و اندازه واتر ترپ فلنجی

دانلود کاتالوگ تله آبگیر فلنجی میکروپور

برترین برندها در صنعت هوای فشرده

قیمت تله آبگیر

قیمت تله آبگیر رطوبت گیر کمپرسور در حدود 4 میلیون تا 15 میلیون تومان برای مدلهای بوشنی متغیر می‌باشد و قیمت تله آبگیر فلنجی نیز همواره بیشتر از مدل بوشنی است، از آنجایی که قیمت تله آبگیر با توجه به امکاناتی که دارد، مقرون به صرفه است شما میتوانید با تهیه آن از آسیب رسیدن به درایر کمپرسور جلوگیری نمایید چرا که این دستگاه بسیار با کیفیت بوده و اکثر رطوبت و ذرات درشت آب موجود در هوای فشرده را از بین می‌برند.

برای دریافت مشاوره رایگان جهت انتخاب رطوبت گیر مناسب و همچنین اطلاع از قیمت تله آبگیر رطوبت گیر کمپرسور، با کارشناسان ما در ارتباط باشید.

شماره تماس واحد فروش:

  • ۰۲۱-۶۶۶۰۹۳۴۵
  • ۰۲۱-۶۶۶۸۷۳۳۷
  • ۰۲۱-۶۶۶۸۷۳۳۸



تله آبگیر در مقایسه با خشک کن هوای فشرده به صرفه تر می باشند ولی برای حذف کامل رطوبت نیاز به هر دو دستگاه می باشد.

از برندهای مطرح در عرصه خشک کن هوای فشرده میتوان به انواع رطوبت گیرهای شرکت Mikropor ترکیه اشاره کرد .

نحوه نصب تله آبگیر در سیستم هوای فشرده

ترتیب نصب تله آبگیر و سایر اجزا در سیستم هوای فشرده به شرح زیر می باشد:

  1. کمپرسور هوای فشرده
  2. افتر کولر
  3. تله آبگیر کمپرسور
  4. مخزن هوای فشرده
  5. پری میکروفیلتر
  6. میکروفیلتر اولیه
  7. درایر تبریدی کمپرسور
  8. میکروفیلتر ثانویه
  9. میکروفیلتر کربن اکتیو
نصب سیستم هوای فشره

واتر سپراتور هوای فشرده

واتر سپراتور هوای فشرده (Water Separator) یا جداکننده آب از هوای فشرده، نام دیگر تله آبگیر می باشد، در ویدئو انیمیشنی کوتاه زیر، خط کامل هوای فشرده نمایش داده شده است که میتوانید نحوه عملکرد واتر سپراتور را به عنوان جزئی از این سیستم مشاهده بفرمایید.

محصولات مرتبط بادرو

اتودرین کمپرسور

اتودرین (شیر تخلیه اتوماتیک)

چه زمانی باید تله آبگیر را سرویس کنیم؟

  • وجود آلودگی در آب تخلیه شده از تله آبگیر که اکثرا با تغییر در رنگ یا بوی آب تخلیه شده همراه است.
  • کاهش فشار هوای فشرده که ممکن است به دلیل گرفتگی در تله آبگیر باشد.
  • افزایش مصرف انرژی توسط کمپرسور که ممکن است به دلیل عملکرد ناصحیح تله آبگیر و وجود رطوبت بیش از حد در سیستم باشد.
  • شنیده شدن صداهای غیر عادی که نشان دهنده عملکرد ناصحیح تله آبگیر و وجود مشکل در آن می باشد.

تله آبگیر رطوبت گیر کمپرسور

واتر تراپ یا تله‌ آبگیر بعد از کمپرسور باد نصب می‌شود. تله‌ آبگیر ذرات آب خارج شده از کمپرسور را جذب نموده و از ورود چنین ذراتی به مخازن پیشگیری می‌نماید. جذب کردن قطره‌های درشت آب و روغن تا حدود 20 میکرون که در هوای خارج شده از کمپرسور موجود می‌باشد که شباهت زیادی به تله‌ی بخار دارد.
در حقیقت هوای تولید شده در هنگام ورود به تله‌ی آبگیر در مسیرهای سانتریفیوژ نیروی گریز از مرکز و همچنین چرخش قرار گرفته است. این قطرات ته نشین شده در قسمت انتهای استوانه‌ی تله آبگیر جمع می‌گردد و سپس به شکل اتوماتیک و یا دستی تخلیه می‌شود. واتر سپراتور موجب طول عمر مفید تجهیزها پنوماتیک شده و هوای مصرفی با کیفیت نسبتا بالایی را تولید می‌نماید.

رطوبت گیر کمپرسور

تله ابگیر صنعتی

تله ابگیر صنعتی در واقع مانند یک صافی و فیلتر عمل کرده و مواد ریز و رطوبت را که به سلامت دستگاه آسیب می‌رسانند جذب می‌کند. با توجه به اینکه در زمانی استفاده از کمپرسور، قطرات آب در آن جمع می‌شود استفاده از رطوبت‌گیر کمک می‌کند این آب خارج شود. همچنین استفاده از این دستگاه کمک می‌کند تا ناخالصی‌های  ایجاد شده توسط ابزارهایی مانند منگنه کوب، میخکوب و پیستوله وارد لوله و پمپ باد نشوند.

اجزای تشکیل‌دهنده واتر ترپ

اجزای مورد استفاده در واتر ترپ (Water Trap) یک سیستم واحد را به وجود می‌آورند که باعث می‌شود این دستگاه از ورود رطوبت جلوگیری کرده و مواردی که می‌توانند باعث آسیب به دستگاه شوند را وارد دستگاه نکند. به‌صورت کلی هر وسیله یک وظیفه دارد و هماهنگی تمامی قطعات است که به افزایش طول عمر و کیفیت کارکرد کمک می‌کند. قطعات اصلی این دستگاه عبارت‌اند از:

  • واحد روغن
  • نازل خروج آب
  • بدنه
  • مانومتر یا گیج
  • فیلتر رطوبت‌گیر

رطوبت گیر پمپ باد چیست؟

رطوبت گیر پمپ باد وسیله ای است جهت جداسازی رطوبت و ذرات بخار آب از هوای فشرده که شامل تله آبگیر و درایر کمپرسور (درایر تبریدی یا جذبی) می باشد.

رطوبت گیر کمپرسور باد

به طور کلی برای محافظت و افزایش طول عمر پمپ باد از رطوبت گیر استفاده می‌شود. همانطور که در بخش‌های بالا اشاره کردیم، پمپ باد دستگاه مهمی است که اگر به هر علتی خراب شده یا آسیب ببیند می‌تواند باعث صرف هزینه زیادی برای تعمیر کمپرسور باد یا حتی تعویض و جایگزینی  آن شود. برای پیشگیری از این گونه مسائل پیشنهاد می‌شود که حتماً خرید رطوبت گیر پمپ باد را در برنامه خود بگذارید. جالب است بدانید که رطوبت گیر پمپ باد صنعتی نیز وجود دارد.

برای انتخاب رطوبت گیر باید ظرفیت کمپرسور اسکرو خود را اعلام فرمایید تا رطوبت گیر متناسب با درخواست خریدار ارائه شود.

ترتیب نصب تجهیزات سیستم هوای فشرده

آبگیر پمپ باد چگونه کار می‌کند؟

آبگیر پمپ باد با روشهای سانتریفیوژ یا همان گریز از مرکز چیزی در حدود 20 الی 30 درصد قطرهای آبی که در هوا موجود است را می‌توانند جداسازی کنند. این موضوع به کم شدن آلودگیها و بالا رفتن کیفیت هوای خروجی از کمپرسورها کمک شایانی می‌نماید، باید توجه شود که تله آبگیر به تنهایی قادر به گرفتن کل رطوبت هوای فشرده نبوده و باید در کنار آن، از درایر کمپرسور نیز استفاده شود.

آبگیر پمپ باد

فیلتر رطوبت گیر کمپرسور

فیلتر رطوبت گیر کمپرسور همانگونه که از اسمش پیداست؛ مانعی برای ورود ذرات سنگین و درشت به سیستم کمپرسورهای هوا می‌ باشد. این پدیده در عمر مفید و عملکرد دستگاه، نقش مهمی ایفا می‌کند، به این علت چنانچه هر نوع اختلالی و یا مسئله‌ای در این قطعه ایجاد شود، کل سیستم دچار مشکل خواهد شد.

فیلتر رطوبت گیر کمپرسور هوای فشرده با پیشگیری از ورود مواد جامد سنگین، آب و یا هرگونه رطوبتی، جلوی زنگ زدگی و یا خرابیهایی که ناشی از ورود این مواد به سیستم باشد را می‌گیرد. این دستگاه ها با برندها و قیمت‌های مختلف در بازار موجود هستند.

تله آبگیر کمپرسور، مخزن کوچکی است که برای گرفتن ذرات آب تا ظرفیت 20 میکرون مورد استفاده قرار می‌گیرد. این رطوبت گیر کمپرسور دارای دو شیر ورودی و خروجی و یک شیر تخلیه می‌باشد. عملکرد دستگاه به این صورت است که هوای رطوبت دار از یک طرف وارد تله آبگیر شده و پس از جذب رطوبت هوا از سمت دیگر خارج می‌شود. از نامهای دیگر تله آبگیر کمپرسور میتوان به واترترپ ( Water Trap) و یا واتر سپراتور (Water Seprator) اشاره کرد.
