انواع الکتروموتور
موتورهای الکتریکی و کاربرد آنها در صنایع وابسته بارها نشان داده اند که در میان بزرگترین اختراعات تمامی تمام تاریخ جایگاه ویژه ای دارند.
زمانی که هنوز درایو های (VFD) و اینورترها اختراع و تولید نشده بودند؛ جهت کنترل و یکسان سازی دور موتورها در کارخانجات ذوب آهن از تکنیک های مخصوصی استفاده می شد.
به طوری که دهه های پیش، الکتروموتور های DC غول پیکر در سالن اختصاصی با آلترناتور های سه فاز کوپل می شدند.
همان طور که می دانید کنترل دور موتور (DC) به سهولت و با دقت توسط پتانسیومتر در مدار تحریک امکان پذیر می باشد.
با کنترل دور موتور، آلترناتور برق سه فاز با فرکانس مورد نیاز را تولید می کرد.
خروجی آلترناتورها از یک باسبار مشترک تمامی الکتروموتورهای رولگان را تغذیه نموده و بدین ترتیب سرعت خط رولگان با حداکثر دقت برای شرایط گوناگون تنظیم می گشت.
این متد یک درایو فرکانس متغیر VFD تاریخی محسوب می شد.
با پیشرفت الکترونیک قدرت و ساخت قطعات نیمه هادی رنج بزرگ با سرعت سوئیچینگ بسیار زیاد نظیر GTO و پس از آن IGBT این وظیفه از برق قدرت به «الکترونیک قدرت» محول شد.
البته به دلیل اینکه اینورتر قادر به ساخت فرکانس سینوسی نبوده و از روش مدولاسیون پهنای پالس (PWM) بهره می برد، تکنیک فوق هنوز هم در مواردی بسیار نادر به کار می رود.
انواع الکتروموتور در صنعت
- الکتروموتور های سه فاز تک دور با فریم آلومینیومی
- الکتروموتور های سه فاز با بدنه چدنی
- الکتروموتور های سه فاز با گرید انرژی lE2
- الکتروموتور های سه فاز دو دور دالاندر با فریم آلومینیومی
- الکتروموتور های تک فاز دو خازنه
- الکتروموتور های تک فاز خازن دایم
- الکتروموتور های تک فاز دو خازنه با فریم چدنی
به منظور راحتی حال کاربران عزیز بادروکمپرسور آماده ارائه خدمات جانبی نظیر مشاوره تخصصی پروژه های صنعتی در تمام حوزه ها و خدمات پس از فروش، سرویس و تعمیرات انواع الکتروموتور می باشد.
الکتروموتور سه فاز
الکتروموتورهای سه فاز جز الکترو موتور های القایی و از نوع قفسه سنجابی هستند. جنس بدنه آن ها آلومینیومی یا چدنی می باشد. الکتروموتور سه فاز با توجه به قیمت مناسب و راندمان بالا نسبت به موتور تکفاز،کاربردهای بسیار زیادی در بخشهای مختلف صنعتی دارند. این موتور های الکتریکی بر اساس دور به چهار دسته ۷۰۰ دور، ۱۰۰۰ دور، ۱۴۰۰ دور و ۳۰۰۰ دور تقسیم بندی می شوند. توان این موتور ها بر حسب کیلو وات یا اسب بخار بیان می شود. الکتروموتور های سه فاز معمولا دارای توان های بیشتر از ۴ کیلو وات می باشند. موتور سه فاز بسیار منعطف تر از سری تکفاز می باشد و برای راه اندازی آن نیازی به استفاده از خازن برای افزایش گشتاور وجود ندارد. قسمت های یک الکتروموتور سه فاز عبارت است از شفت، روتور، خار، استاتور، خازن، بلبرینگ، ترمینال برد، قطعات گلند، گاورنر و سوئیچ، پروانه خنک کاری و پوسته الکتروموتور (فریم).
تعداد فاز | سرعت در بار نامی RPM | قدرت خروجی KW | اندازه فریم | تیپ موتور |
3 | 2860 | 3 | 100L | 100L2 |
3 | 2895 | 4 | 112M | 112M2 |
3 | 2895 | 5.5 | 132M | 132M2A |
3 | 2905 | 7.5 | 132M | 132M2B |
3 | 2940 | 11 | 160L | 160L2A |
3 | 2925 | 15 | 160L | 160L2B |
3 | 2940 | 18.5 | 160L | 160L2C |
3 | 2923 | 22 | 180L | 180L2 |
3 | 2953 | 30 | 200L | 200L2A |
3 | 2962 | 37 | 200L | 200L2B |
3 | 2965 | 45 | 225M | 225M2 |
3 | 2974 | 55 | 250M | 250M2 |
3 | 2973 | 75 | 280M | 280M2A |
3 | 2978 | 90 | 280M | 280M2B |
3 | 2969 | 110 | 315S | 315S2A |
3 | 2975 | 132 | 315S | 315S2B |
3 | 2976 | 160 | 315M | 315M2A |
3 | 2967 | 185 | 315M | 315M2B |
3 | 2975 | 200 | 315L | 315L2A |
3 | 2971 | 250 | 315L | 315L2B |
تعداد فاز | سرعت در بار نامی RPM | قدرت خروجی KW | اندازه فریم | تیپ موتور |
3 | 2860 | 3 | 100L | 100L2 |
3 | 2895 | 4 | 112M | 112M2 |
3 | 2895 | 5.5 | 132M | 132M2A |
3 | 2905 | 7.5 | 132M | 132M2B |
3 | 2940 | 11 | 160L | 160L2A |
3 | 2925 | 15 | 160L | 160L2B |
3 | 2940 | 18.5 | 160L | 160L2C |
3 | 2940 | 0.06 | 56 | 56-4A |
3 | 1360 | 0.09 | 56 | 56-4B |
3 | 1335 | 0.12 | 63 | 63-4A |
3 | 1350 | 0.18 | 63 | 63-4B |
3 | 1400 | 0.25 | 71 | 71-4A |
3 | 1390 | 0.37 | 71 | 71-4B |
3 | 1390 | 0.55 | 80 | 80-4A |
3 | 1385 | 0.75 | 80 | 80-4B |
3 | 1395 | 1.1 | 90L | 90L4A |
3 | 1405 | 1.5 | 90L | 90L4B |
3 | 1410 | 2.2 | 100L | 100L4A |
3 | 1415 | 3 | 100L | 100L4B |
3 | 1420 | 4 | 112M | 112M4 |
تعداد فاز | سرعت در بار نامی RPM | قدرت خروجی KW | اندازه فریم | تیپ موتور |
3 | 2844 | 3 | 90 | 90L2B |
3 | 2817 | 4 | 100 | 100L2 |
3 | 2903 | 5.5 | 112 | 112M2 |
3 | 2912 | 7.5 | 132 | 132M2A |
3 | 2953 | 10 | 132 | 132M2B |
3 | 2946 | 20 | 160 | 160L2B |
3 | 1402 | 1 | 80 | 80-4B |
3 | 1415 | 1.5 | 90 | 90L4A |
3 | 1400 | 2 | 90 | 90L4B |
3 | 1421 | 3 | 100 | 100L4A |
3 | 1429 | 5.5 | 112 | 112M4 |
3 | 1446 | 7.5 | 132 | 132M4A |
3 | 1437 | 10 | 132 | 132M4B |
3 | 1451 | 20 | 160 | 160L4B |
تعداد فاز | سرعت در بار نامی RPM | قدرت خروجی KW | اندازه فریم | تیپ موتور |
1 | 2830 | 0.09 | 56 | CRS 56 – 2A |
1 | 2830 | 0.12 | 56 | CRS 56 – 2B |
1 | 2820 | 0.18 | 63 | CRS 63 – 2A |
1 | 2800 | 0.25 | 63 | CRS 63 – 2B |
1 | 2850 | 0.37 | 71 | CRS 71 – 2A |
1 | 2800 | 0.55 | 71 | CRS 71- 2B |
1 | 2860 | 0.75 | 80 | CRS 80 – 2A |
1 | 2830 | 1.1 | 90 | CRS 80 – 2B |
1 | 2810 | 1.5 | 90 | CRS 90L2A |
1 | 2860 | 2.2 | 90 | CRS 90L2B |
1 | 1400 | 0.06 | 56 | CRS 56 – 4A |
1 | 1370 | 0.09 | 56 | CRS 56 – 4B |
1 | 1415 | 0.12 | 63 | CRS 63 – 4A |
1 | 1380 | 0.18 | 63 | CRS 63 – 4B |
1 | 1405 | 0.25 | 71 | CRS 71- 4A |
1 | 1420 | 0.37 | 71 | CRS 71- 4B |
1 | 1405 | 0.55 | 80 | CRS 80 – 4A |
1 | 1415 | 0.75 | 80 | CRS 80 – 4B |
1 | 1420 | 1.1 | 90L | CRS 90L4A |
1 | 1415 | 1.5 | 90L | CRS 90L4B |
1 | 1450 | 1.5 | 100L | CRS 100L4A |
1 | 1440 | 2.2 | 100L | CRS100L4B |
1 | 1473 | 2.2 | 112M | CRS 112M4 |
الکتروموتور کمپرسور باد
کمپرسورهای باد از آن دسته دستگاههایی میباشند که در خیلی از شغلهای صنعتی و یا غیرصنعتی از آنها استفاده می گردد. پمپهای باد وظیفهی مکش هوای محیط و همچنین انتشار هوای فشرده و متراکم شده را بعهده دارند.فشار تولید شده به وسیلهی کمپرسورهای باد اغلب مابین 8 تا 10 بارمیباشد ولی چنانچه در صنعت خاصی احتیاج به هوای فشردهتر با فشار بالاتر باشد از کمپرسورهای باد فشار قوی استفاده میکنند.
اجزای مهم تشکیلدهندهی پمپهای باد هواساز، مخزن، الکتروموتور و سیلندرها و همچنین در بعضی از کمپرسورها، فیلترهای جداکننده هستند.
الکتروموتور پمپ باد
همانگونه که مستحضرید، یکی از عمدهترین تجهیزات کمپرسور دینام آن یا الکتروموتورآن میباشد که وظیفهی تامین کردن انرژی برای کار کمپرسور را به عهده داشته و چنانچه نباشد ویا دچار نقصی شده باشد، دستگاه دیگر هیچ ارزشی ندارد.
الکتروموتور کمپرسورهای باد، قلب تپندهی پمپهای باد هستند و وظیفهی آنها بحرکت درآوردن و تأمین نمودن انرژی لازمه جهت دستگاه میباشد. در حقیقت الکتروموتور، کار تبدیل نمودن انرژی الکتریکی به مکانیکی را اغلب بعهده دارد.

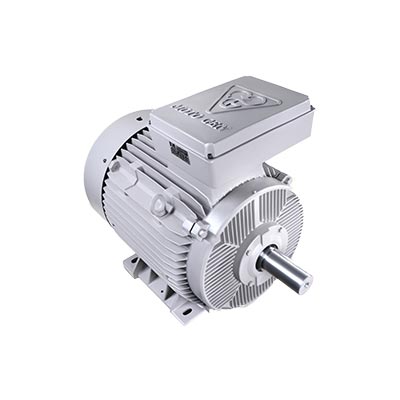

الکتروموتور موتوژن
شرکت موتوژن تبریز یکی از معتبرترین شرکت ها در آسیا است که در طراحی و تولید الکتروموتور موتوژن فعالیت دارد. این شرکت بیش از 40 سال در این زمینه فعالیت میکند و توانسته استانداردهای ایرانی و جهانی را کسب کند و بسیاری از محصولات خود را به اکثر کشورهای دنیا صادر کند. این شرکت انواع الکتروموتورهای تک فاز، سه فاز و الکتروموتور های خاص جهت مصارف گوناگون صنعتی و خانگی را طراحی و تولید می کند. الکتروموتورهای موتوژن بازدهی یا راندمان خوبی دارند.
موتوژن با تولید با کیفیت این محصول توانسته است سهم زیادی از بازار داخلی را به خود اختصاص دهد و در صنایع پتروشیمی فولاد سیمان کاشی سرامیک خودرو و …. مورد استفاده قرار میگیرد.
تولیدات کمپانی موتوژن
از بهترین برندهای الکتروموتور میتوان به موتوژن اشاره کرد. کیفیت بالای این برند ایرانی سالها مورد تایید شرکتهای گوناگون داخلی و خارجی بوده است. محصولات کمپانی موتوژن تبریز عبارتند از:
- الکتروموتور 3 فاز آلومینیومی
- الکتروموتور 3 فاز چدنی
- الکتروموتور تک فاز2 خازنه
- الکتروموتور تک فاز خازن دائمی
- الکتروموتور مشعل گازی و گازوئیلی
- الکترو پمپ آب کولری
- الکتروپمپ صنعتی و الکتروموتورکولری
موتوژن با تولید کردن الکتروموتورهای گارانتی دار و ضمانت دار امروزه توانسته از پر طرفدار ترین نوعهای الکتروموتورهای ایرانی محسوب میگردد.
