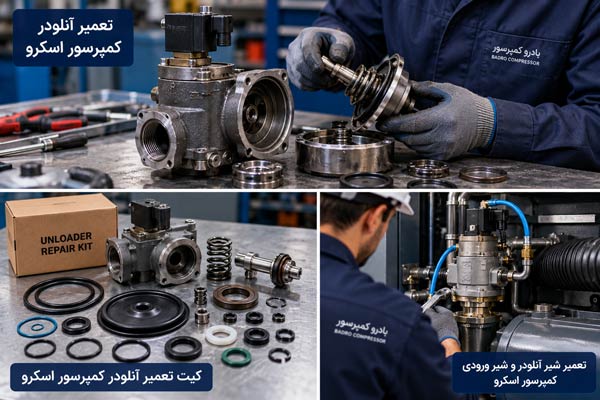

تعمیر آنلودر کمپرسور

وقتی کمپرسور روشن می شود اما وارد حالت Load نمی شود، فشار به مقدار تنظیم شده نمی رسد یا دستگاه بعد از رسیدن به فشار همچنان زیر بار باقی میماند، یکی از قطعاتی که باید بررسی شود آنلودر است. با این حال تعمیر آنلودر کمپرسور نباید با تعویض مستقیم چند اورینگ یا واشر شروع شود، ابتدا باید مشخص شود ایراد واقعا از مجموعه آنلودر است یا از سلونوئید، مدار هوای فرمان، سیستم کنترل یا قطعات دیگری مانند مینیمم پرشر ولو.

در کمپرسور اسکرو، عملکرد صحیح آنلودر مستقیما روی نحوه ورود هوا به ایرند و وضعیت Load/Unload دستگاه اثر میگذارد. خرابی آن میتواند باعث افت ظرفیت، دیر پر شدن مخزن، کارکرد غیرعادی کمپرسور و حتی افزایش مصرف انرژی شود.

به همین دلیل متخصصان فنی بادرو کمپرسور، تعمیر آنلودر کمپرسور اسکرو را پس از بررسی عملکرد کامل مدار فرمان و وضعیت مکانیکی شیر انجام میدهند.

تعمیر آنلودر کمپرسور چه زمانی لازم است؟

علائم خرابی آنلودر در همه کمپرسورها یکسان نیست، زیرا طراحی شیر ورودی و مدار کنترل در برندها و مدلهای مختلف متفاوت است.

با این حال، موارد زیر از نشانه هایی هستند که بررسی آنلودر را ضروری می‌کنند:

• کمپرسور روشن میشود اما Load نمیکند.
• دستگاه دیر وارد حالت Load میشود.
• فشار کمپرسور به مقدار تنظیمی نمی‌رسد.
• آنلودر به‌طور کامل باز نمی‌شود.
• کمپرسور پس از رسیدن به فشار Unload نمی‌کند.
• فشار از حد تنظیم‌شده بالاتر میرود.
• شیر ورودی در وضعیت باز یا بسته گیر می‌کند.
• صدای غیرعادی از شیر ورودی شنیده می‌شود.
• از قسمت آنلودر نشتی هوا یا روغن مشاهده می‌شود.
• عملکرد Load و Unload نامنظم و پی‌درپی شده است.
• ظرفیت هوادهی کمپرسور کمتر از مقدار معمول شده است.

Atlas Copco نیز در راهنمای عیب یابی خود، گیر کردن Inlet Valve در وضعیت بسته را از دلایل Load نشدن کمپرسور و بسته نشدن آن را از دلایل Unload نشدن دستگاه معرفی می‌کند. البته همان علائم می‌توانند در اثر خرابی سلونوئید یا نشتی خطوط هوای کنترل نیز ایجاد شوند.

تفاوت آنلودر و شیر برقی چیست؟

یکی از خطاهای رایج در عیب یابی کمپرسور اسکرو، یکی دانستن آنلودر و شیر برقی است.

آنلودر یا شیر ورودی بخش مکانیکی کنترل هوای ورودی است، در حالی که شیر برقی یا Solenoid Valve معمولا وظیفه هدایت هوای فرمان برای تغییر وضعیت شیر ورودی را دارد.

بنابراین اگر آنلودر باز نمی‌شود، الزاما خود شیر ورودی خراب نیست. ممکن است سلونوئید فرمان لازم را صادر نکند یا در مسیر هوای کنترل نشتی وجود داشته باشد.

مهم‌ترین علائم خرابی آنلودر کمپرسور

1. کمپرسور روشن می‌شود ولی لود نمی‌کند

یکی از رایجترین مراجعات تعمیراتی همین مشکل است.

در چنین شرایطی ابتدا باید بررسی شود:

• شیر ورودی در وضعیت بسته گیر نکرده باشد.
• سلونوئید عمل کند.
• برق فرمان سلونوئید وجود داشته باشد.
• مسیر هوای فرمان مسدود نباشد.
• شیلنگ‌های کنترلی نشتی نداشته باشند.
• پیستون آنلودر گیر نکرده باشد.
• کنترلر فرمان Load صادر کند.

بنابراین پاسخ به سؤال «چرا کمپرسور اسکرو لود نمی‌کند؟» همیشه تعویض آنلودر نیست.

2. کمپرسور آنلود نمی‌کند

اگر دستگاه پس از رسیدن به فشار موردنظر همچنان در حالت Load باقی بماند، باید موضوع جدی بررسی شود.

دلایل احتمالی عبارت‌اند از:

• بسته نشدن شیر ورودی
• خرابی سلونوئید
• گیر کردن پیستون یا مکانیزم آنلودر
• پارگی یا آسیب دیافراگم در مدل‌های دیافراگمی
• خرابی اورینگ‌ها و آب‌بندی داخلی
• اشکال در مدار هوای فرمان
• خطای سنسور فشار یا کنترلر

3. افت ظرفیت هوادهی کمپرسور

اگر آنلودر به‌صورت کامل باز نشود، مقدار هوای ورودی به ایرند محدود خواهد شد.

در نتیجه ممکن است:

• فشار دیر افزایش پیدا کند.
• دستگاه مدت بیشتری در Load بماند.
• دبی هوای خروجی کاهش یابد.
• مصرف انرژی نسبت به هوای تولیدی افزایش پیدا کند.

البته فیلتر هوای مسدود، گرفتگی سپراتور، نشتی شبکه و خرابی سایر قطعات نیز می‌توانند باعث کاهش ظرفیت شوند. بنابراین آنلودر باید در کنار سایر اجزا بررسی شود.

4. لود و آنلود مکرر کمپرسور

Load/Unload سریع و بیش از حد می‌تواند دلایل مختلفی داشته باشد و لزوما خرابی آنلودر نیست.

مواردی مانند:

• تنظیم نامناسب محدوده فشار
• حجم کم مخزن
• مصرف متغیر شبکه
• ایراد سنسور فشار
• خرابی سلونوئید
• نشتی در مدار کنترل
• گیر کردن مکانیزم آنلودر

باید مورد بررسی قرار گیرند.

مراحل تعمیر آنلودر کمپرسور اسکرو

تعمیر اصولی آنلودر باید با عیب‌یابی شروع شود، نه با باز کردن مستقیم شیر.

مرحله اول: بررسی شرایط کار دستگاه

قبل از دمونتاژ بهتر است اطلاعات زیر ثبت شوند:

• فشار Load
• فشار Unload
• مدت زمان رسیدن به فشار
• وضعیت شیر ورودی هنگام روشن شدن
• عملکرد Solenoid Valve
• فشار داخل مخزن سپراتور
• وضعیت خطوط هوای فرمان
• خطاهای ثبت شده در کنترلر

این اطلاعات کمک می‌کنند مشخص شود خرابی مکانیکی است یا مربوط به سیستم فرمان.

مرحله دوم: بررسی سلونوئید

شیر برقی یکی از اولین قطعاتی است که باید بررسی شود.

وجود فرمان الکتریکی به معنی سالم بودن کامل سلونوئید نیست. ممکن است بوبین عمل کند اما اسپول داخلی به دلیل آلودگی یا فرسودگی به‌درستی جابه‌جا نشود.

بنابراین باید هم بخش الکتریکی و هم مسیر پنوماتیکی سلونوئید بررسی شود.

مرحله سوم: بررسی مدار هوای فرمان

حتی یک نشتی کوچک در شیلنگ یا اتصال هوای فرمان ممکن است مانع حرکت کامل پیستون آنلودر شود.

Atlas Copco نیز نشتی Control Air Tubes را یکی از دلایل Load نشدن کمپرسور معرفی می‌کند.

مرحله چهارم: باز کردن آنلودر

قبل از هرگونه باز کردن مجموعه، کمپرسور باید از برق ایزوله و تمام فشار داخلی آن تخلیه شود. سازندگان نیز بر قطع منبع انرژی و آزاد کردن فشار سیستم پیش از بازرسی قطعات داخلی تأکید می‌کنند.

پس از دمونتاژ، موارد زیر بررسی می‌شوند:

• بدنه شیر
• پیستون
• شفت
• فنر
• دیافراگم در مدل‌های مربوط
• اورینگ‌ها
• پکینگ‌ها
• سیت شیر
• بوش‌ها
• مسیرهای عبور هوای فرمان

وجود خط و خش عمیق، خوردگی، شکستگی یا لقی بیش از اندازه ممکن است امکان تعمیر اقتصادی آنلودر را محدود کند.

مرحله پنجم: بررسی کیت تعمیر آنلودر

در بسیاری از مدل‌ها برای بازسازی آنلودر از کیت آنلودر کمپرسور استفاده می‌شود.

کیت بسته به برند و مدل می‌تواند شامل تعدادی از موارد زیر باشد:

• اورینگ
• سیل
• واشر
• فنر
• دیافراگم
• قطعات آب‌بندی
• اجزای داخلی مخصوص همان شیر

ترکیب کیت برای همه کمپرسورها یکسان نیست.

Atlas Copco نیز Service Kitهای اختصاصی برای Unloader Valve ارائه می‌کند و تأکید دارد که کیت آنلودر اطلس کوپکو باید با مدل و شماره سریال دستگاه تطبیق داده شود؛ زیرا ساختار آنلودر در مدل‌های مختلف متفاوت است.

برای بررسی مدلهای موجود می‌توانید به صفحه کیت آنلودر کمپرسور مراجعه کنید.

مرحله ششم: پاکسازی و بازرسی سطوح

قبل از مونتاژ، مسیرهای هوای فرمان و سطوح داخلی باید تمیز شوند.

وجود رسوب روغن، گردوغبار یا ذرات روی سطح پیستون و بوش می‌تواند حرکت آنلودر را محدود کند.

اگر سطح داخلی بدنه یا پیستون دچار خراش یا خوردگی شدید شده باشد، تعویض صرف اورینگ معمولا راه حل دائمی نیست.

مرحله هفتم: مونتاژ و تست

پس از نصب کیت و مونتاژ شیر، باید عملکرد آنلودر در شرایط واقعی دستگاه کنترل شود.

موارد مهم عبارت‌اند از:

• باز شدن کامل در Load
• بسته شدن صحیح در Unload
• عدم نشتی
• حرکت روان پیستون
• فشار Load و Unload
• زمان رسیدن دستگاه به فشار
• عدم افزایش غیرعادی فشار

تعمیر آنلودر بهتر است یا تعویض آن؟

این تصمیم به وضعیت بدنه و اجزای مکانیکی بستگی دارد.

بنابراین خرید کیت بدون بازدید آنلودر همیشه تصمیم درستی نیست.

اگر بدنه و پیستون سالم باشند، استفاده از کیت مناسب می‌تواند مجموعه را بازسازی کند؛ اما در صورت خوردگی یا آسیب مکانیکی شدید، تعویض کامل شیر قابل اعتمادتر خواهد بود.

آیا خرابی آنلودر به ایرند آسیب میزند؟

خرابی آنلودر الزاما به معنی آسیب مستقیم ایرند کمپرسور نیست، اما اختلال طولانی مدت در شرایط Load/Unload میتواند شرایط کاری کمپرسور را از وضعیت طراحی خارج کند.

به همین دلیل اگر کمپرسور مدت زیادی با فشار نامناسب، Load دائمی یا رفتار غیرعادی کار کرده است، بهتر است موارد دیگری مانند:

• ایرند
• سیستم روغن
• دمای کار
• فشار داخلی
• سپراتور
• مینیمم پرشر ولو

نیز بررسی شوند.

برای بررسی کامل دستگاه می‌توانید از خدمات تعمیر کمپرسور اسکرو استفاده کنید.

هزینه تعمیر آنلودر کمپرسور چقدر است؟

اعلام قیمت ثابت برای تعمیر آنلودر کمپرسور اسکرو بدون دانستن مدل قطعه دقیق نیست.

هزینه تعمیر به موارد زیر بستگی دارد:

• برند و مدل کمپرسور
• نوع آنلودر
• قیمت کیت تعمیر
• وضعیت پیستون و بدنه
• خرابی سلونوئید
• وجود یا عدم وجود دیافراگم
• میزان خوردگی و سایش داخلی
• موجود بودن قطعات
• تعمیرات قبلی انجام شده روی شیر

در بسیاری از موارد ابتدا باید مجموعه باز شود تا مشخص شود فقط کیت نیاز به تعویض دارد یا قطعات اصلی نیز آسیب دیده‌اند.

برای برآورد هزینه، می‌توانید تصویر پلاک کمپرسور، عکس آنلودر و شرح مشکل دستگاه را برای کارشناسان بادرو کمپرسور ارسال کنید.

مشاوره خدمات تعمیر آنلودر کمپرسور اسکرو

تعمیر آنلودر کمپرسور زمانی نتیجه مطلوب دارد که پیش از تعویض قطعات، مدار کامل Load/Unload بررسی شود.

لود نشدن، آنلود نشدن یا افت ظرفیت میتواند مربوط به خود Inlet Valve باشد؛ اما سلونوئید، خطوط هوای کنترل، فیلتر هوا، کنترلر و مینیمم پرشر ولو نیز باید در عیب یابی در نظر گرفته شوند.

اگر مشکل از اورینگ، دیافراگم یا قطعات مصرفی باشد، تعمیر آنلودر کمپرسور اسکرو با کیت مناسب معمولا قابل بررسی است. در مقابل، خوردگی شدید، آسیب بدنه یا فرسودگی قطعات اصلی می‌تواند تعویض کامل مجموعه را منطقی‌تر کند.

برای دریافت مشاوره تعمیر، انتخاب کیت آنلودر یا بررسی علت لود و آنلود نشدن کمپرسور، با کارشناسان بادرو کمپرسور تماس بگیرید.
